Externe Anschlüsse
SMA Solar Technology AG
68
IA-SCxxxHE-IDE104432
Installationsanleitung
Die AC-Netzanschlusskabel werden bauseits dimensioniert und an den Sunny Central herangeführt.
Eventuelle Halterungen und Kabelschellen oder sonstige Vorrichtungen müssen ebenfalls bauseits zur
Verfügung gestellt werden.
Bei der Variante 13/3 werden die AC-Netzanschlusskabel direkt an der Seitenwand des Sunny
Central nach unten geführt. Hierfür ist eine Vorrichtung am Sunny Central vormontiert.
ACHTUNG!
Beeinträchtigung des Betriebs des Sunny Central durch fehlerhaften Anschluss!

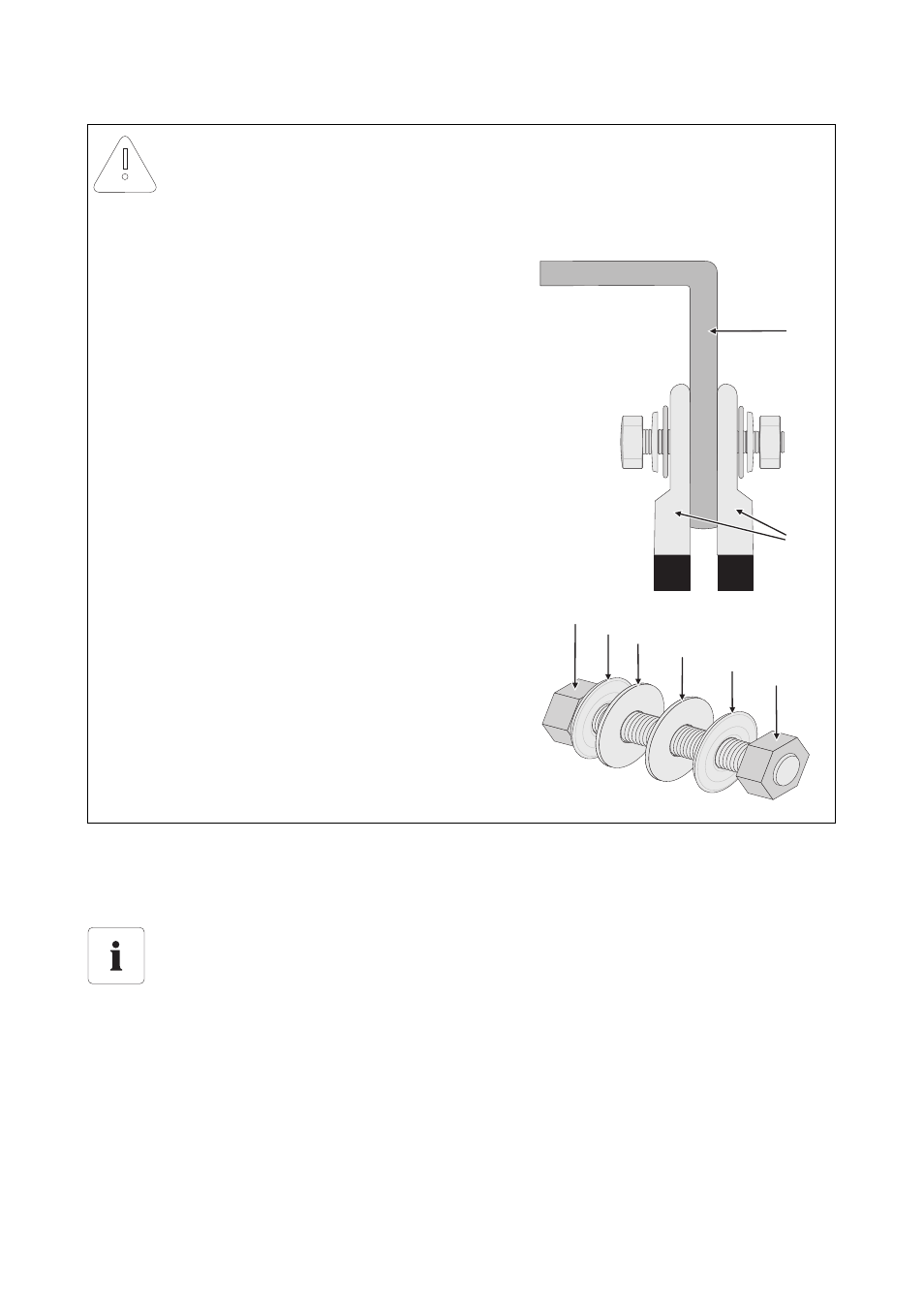

Beim Anschließen der Leistungskabel folgende Anschlussreihenfolge beachten:
1. Schraube
2. Spannscheibe
3. Unterlegscheibe
4. Kabelschuh
5. Anschlusspunkt Kupferschiene
• Kabelschuh, falls benötigt
6. Unterlegscheibe
7. Spannscheibe
8. Mutter
Kabelabfang
Die AC-Kabel im Betriebsraum über eine geeignete Befestigung abfangen. Diese muss
bauseits zur Verfügung gestellt werden.
4
5
1 2
3
6
7
8
