SMA Solar Technology AG Externe Anschlüsse
Installationsanleitung IA-SCxxxHE-IDE104432 77
6.6.1 DC-Kabel an Sammelschiene anschließen
1. Das schmale Schiebeblech im hinteren Teil des DC-Schranks abnehmen.
2. Dichtungsband an den hinteren Rahmen des Bodens kleben.
3. Die DC-Kabel ins Schaltschrankinnere ziehen und bis zu den Sammelschienen ablängen.
4. Zur Zugentlastung der Kabel Kabelschellen an der Kabelabfangschiene befestigen.
5. Dichtungsband auf die Stirnseiten des schmalen Schiebeblechs aufkleben.
6. Das schmale Schiebeblech gegen die montierten DC-Kabeln einstecken.
7. Eventuelle Freiräume bei der Kabeleinführung mittels PU-Schaum abdichten.

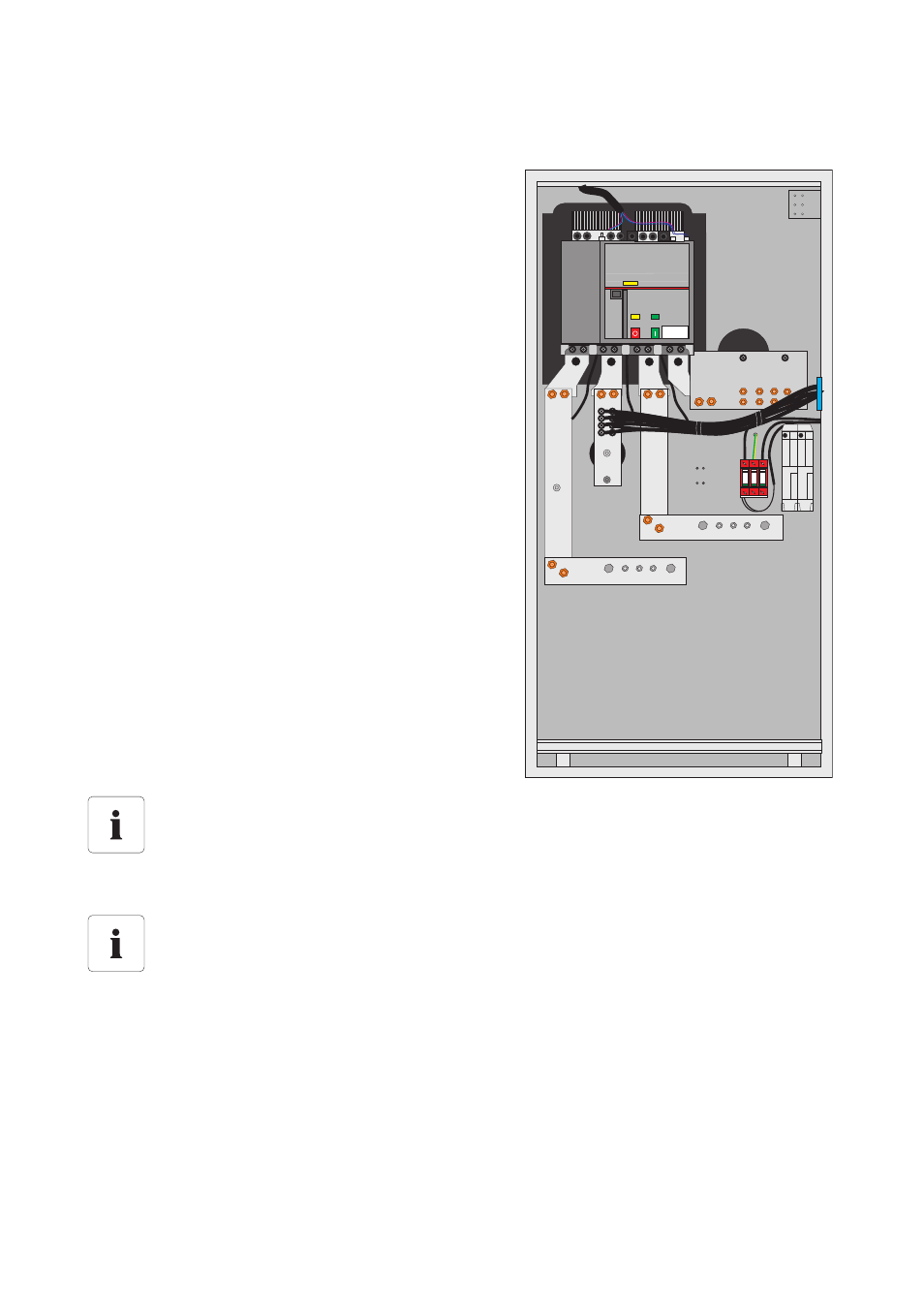

Die Leitungseinführung erfolgt durch den Sockel und den
Boden des DC-Schranks. Die DC-Kabel können an 3
Anschlusspunkten mit der DC-Sammelschiene verbunden
werden. Insgesamt können 6 Kabel mit je 300 mm
2
pro
Potential an den Sammelschienen angeschlossen
werden.
Befestigungsmaterial für den Anschluss
Das Befestigungsmaterial ist an der Schiene werkseitig montiert. Der Anschluss an die
Schiene erfolgt mit einem Ringkabelschuh M12. Der Ringkabelschuh muss bauseits zur
Verfügung gestellt werden.
Kabelschuhe an DC-Sammelschiene anschließen
Die Kabelschuhe nicht aufeinander, sondern von vorn und hinten an die
DC‑Sammelschiene anschließen.
L-
L+ L+ L- L-
L+
