SMA Solar Technology AG Externe Anschlüsse
Installationsanleitung IA-SCxxxHE-IDE104432 87
6.9 Serielle Schnittstellen
NET Schnittstelle
Die Kommunikation des Sunny Central Control zur Datenübertragung zu einem PC, Modem oder zu
der Sunny WebBox die NET Schnittstelle verwenden.
RS485 Datenleitung
Die Kommunikation zwischen dem Sunny Central Control und den optionalen
Sunny String‑Monitoren (DC-Verteiler mit integrierter Stringstromüberwachung) erfolgt über eine
RS485 Datenleitung, am COM1 Port des Sunny Central Control. Die RS485 Datenleitung der
Stringstromüberwachung des Sunny String‑Monitor wird an der HUB-Baugruppe im Sunny Central
angeschlossen.

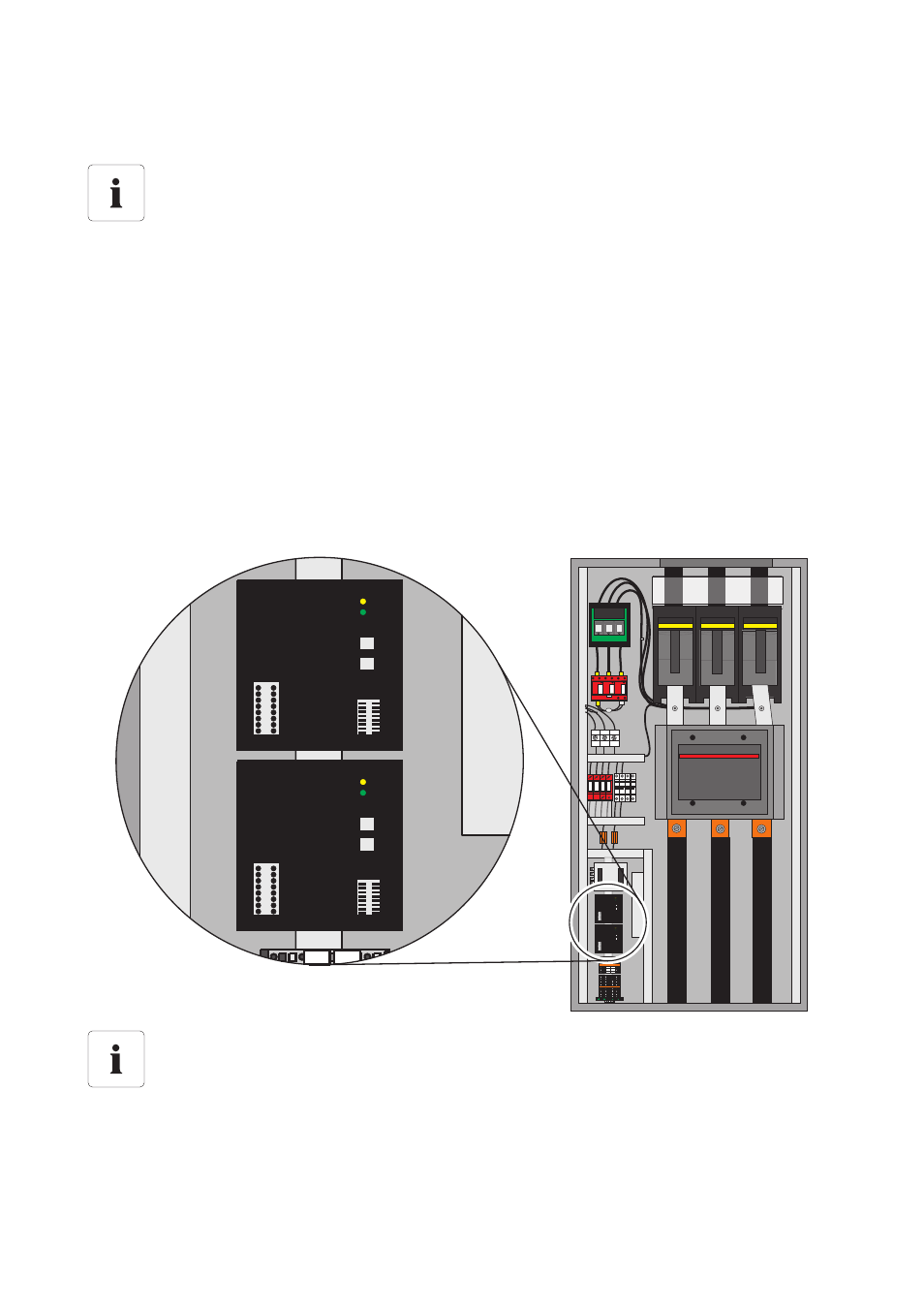

Anschluss der RS485 Datenleitung im Sunny Central
Kabeleinführung der seriellen Schnittstelle
Die Kabeleinführung erfolgt in Verbindung mit der Kommunikation durch die
Schiebebleche im Boden des AC-Schranks.
Position der HUB-Baugruppe
Die genaue Position der HUB-Baugruppe variiert je nach Sunny Central. Anhand der
Betriebsmittelkennzeichnung (BMK) und dem mitgelieferten Schaltplan lässt sich die
genaue Lage der HUB sowie der NET Schnittstelle ermitteln.
