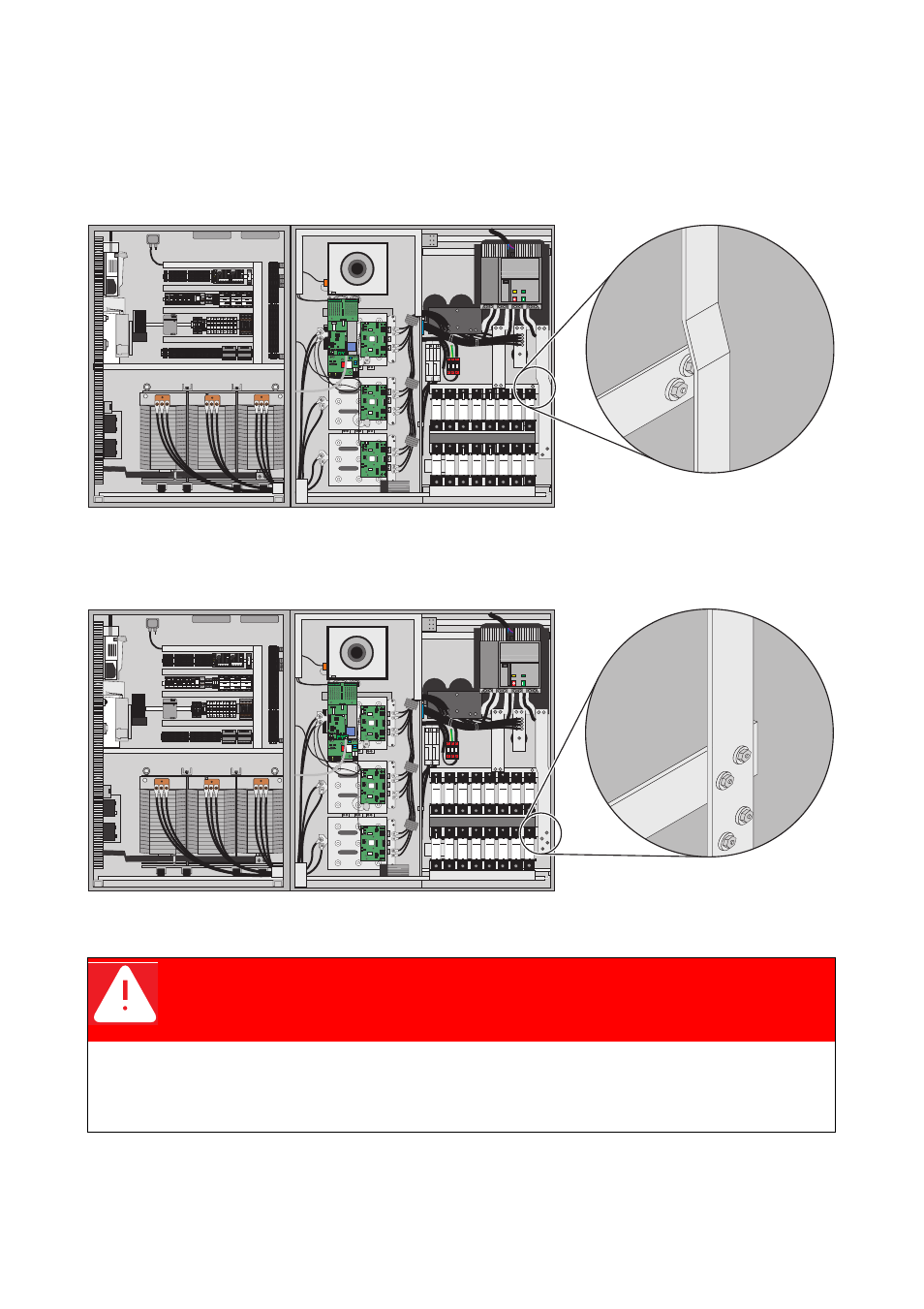

Die folgenden zwei Abbildungen zeigen die Anschlusspunkte für die Sunny Main Boxen. An den
Abgangsschienen befinden sich zwei Bohrungen, die für M12 ausgelegt sind.
Die Bohrungen für den Minuspol sind in der Sammelschiene von DC– untergebracht.
Die Bohrungen für den Pluspol sind am unteren Rand der Schiene untergebracht, die mit der
Sammelschiene von DC+ und dem EMV-Filter verbunden ist.
Sunny Main Boxen anschließen
GEFAHR!
Tod oder schwere Verletzungen. Gefahr eines Stromschlags beim Berühren der
am PV-Generator angeschlossenen DC-Kabel.
• PV-Module abdecken.
• Alle Sicherheitshinweise des Modulherstellers befolgen.
• Sunny Central freischalten.
