Externe Anschlüsse SMA Solar Technology AG
54 IA-SCxxxHE-IDE104432 Installationsanleitung

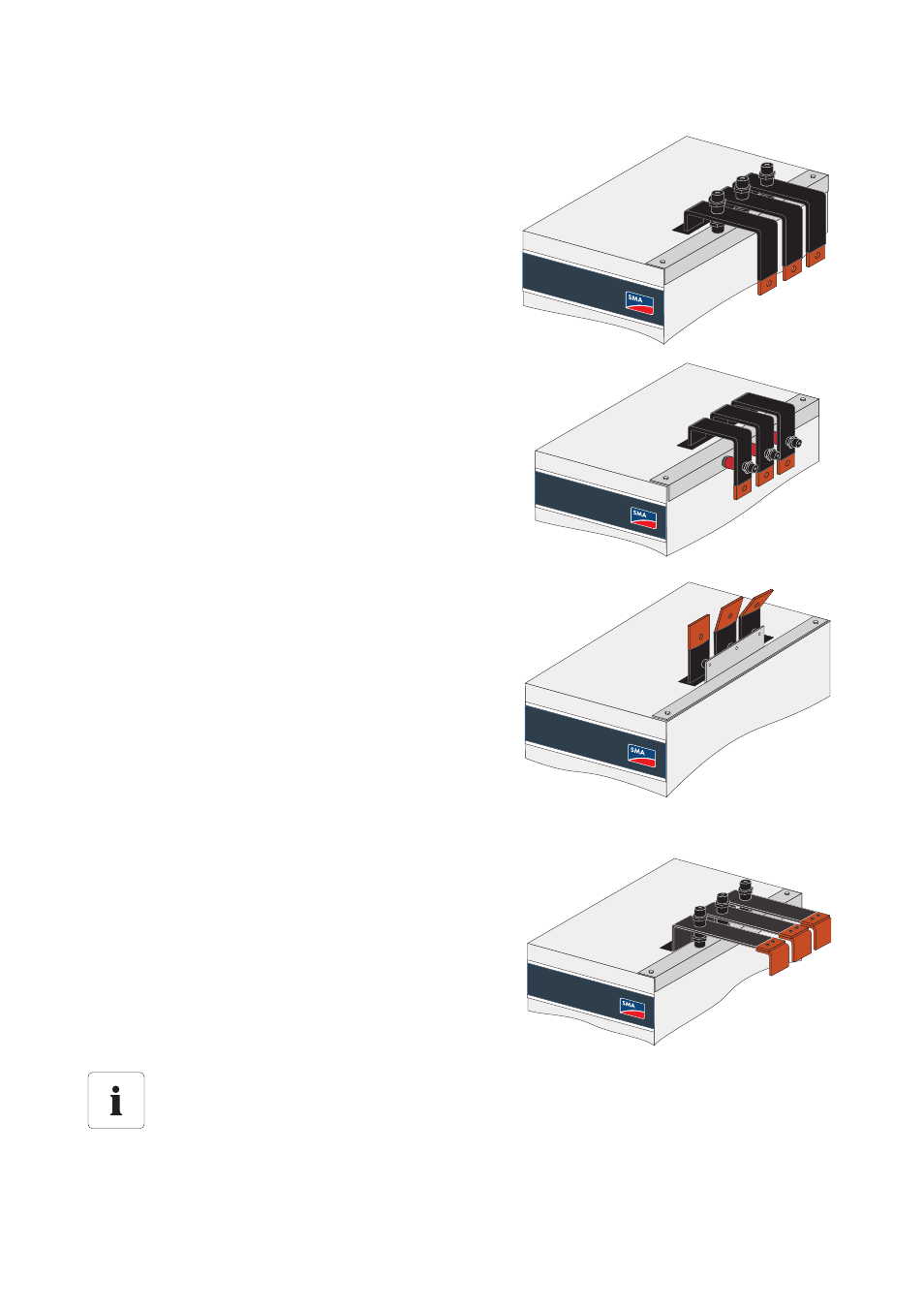

Variante 13/2
Der Anschluss erfolgt in diesem Fall an drei U-förmigen
Kupferschienen.
Variante 13/3
Der Anschluss erfolgt in diesem Fall an drei U-förmigen
Kupferschienen.
Die Besonderheit dieses Anschlusses ist der sogenannte
seitliche Abgang, hierbei wird die AC-Verkabelung direkt
an der Seitenwand des Sunny Central nach unten geführt.
Variante 13/4
Der Anschluss erfolgt in diesem Fall an drei
Kupferschienen, die unterschiedlich gewinkelt werden. Die
erste von vorne aus gesehen wird nicht gewinkelt, die
zweite wird mit 15°und die dritte mit 30° gewinkelt.
Diese Variante wird nur für Schaltschränke angeboten, die
als linkes System aufgebaut sind.
Variante 13/5
Der Anschluss erfolgt in diesem Fall an drei U-förmigen
Kupferschienen.
Die Besonderheit dieses Anschlusses sind die geteilten
Kupferschienen.
Verschiedene Einbauvarianten
Je nach gewählter Variante müssen die verschiedenen Kupferschienen oder Isolatoren,
sowie weitere Anbauteile, die im Zubehör enthalten sind, montiert werden.
