Interne elektrische Verbindungen SMA Solar Technology AG
40 IA-SCxxxHE-IDE104432 Installationsanleitung

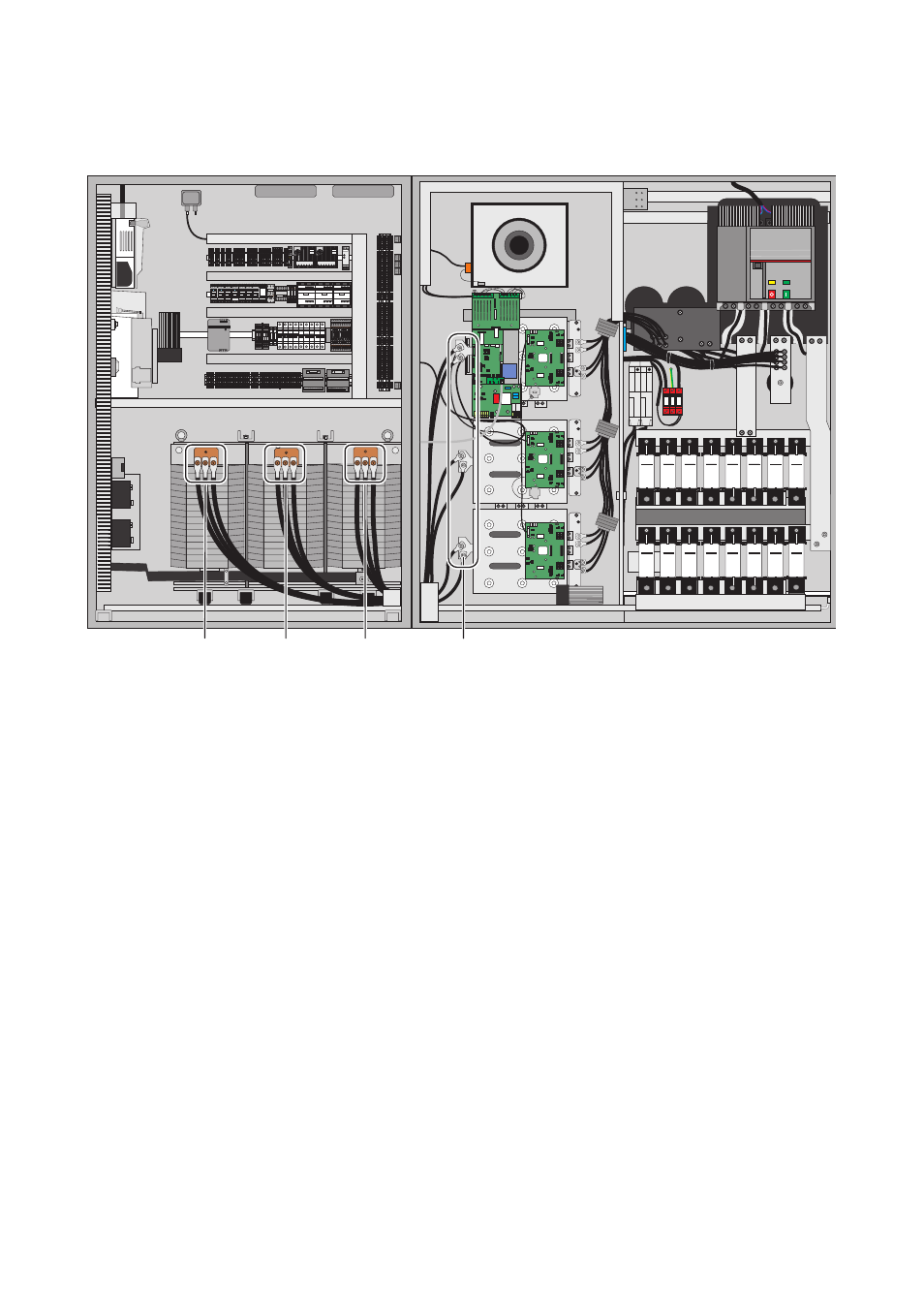

Die folgende Abbildung zeigt die Anschlusslaschen an den drei Leistungsteilen im WR-Schrank und
den Anschluss der Leistungskabel am Sinusfilter im AC-Schrank des Sunny Central.
A Anschlusslaschen Sinusfilterdrossel
B Anschlusslaschen Leistungsteil
L-
L+
L-
L+
L-
L+
M3-810 M3-810
L+ L-
A A A B
