5.1.1 Leistungskabel anschließen bei der Option „chemisch aktiv“
Die Leistungskabel sind im Lieferumfang enthalten und müssen an den Leistungsteilen im WR-Schrank
und an der Sinusfilterdrossel im AC-Schrank angeschlossen werden. Pro Phase werden 3 Leitungen
angeschlossen. Die Kabelführung unterscheidet sich im linken und rechten System. Die folgende

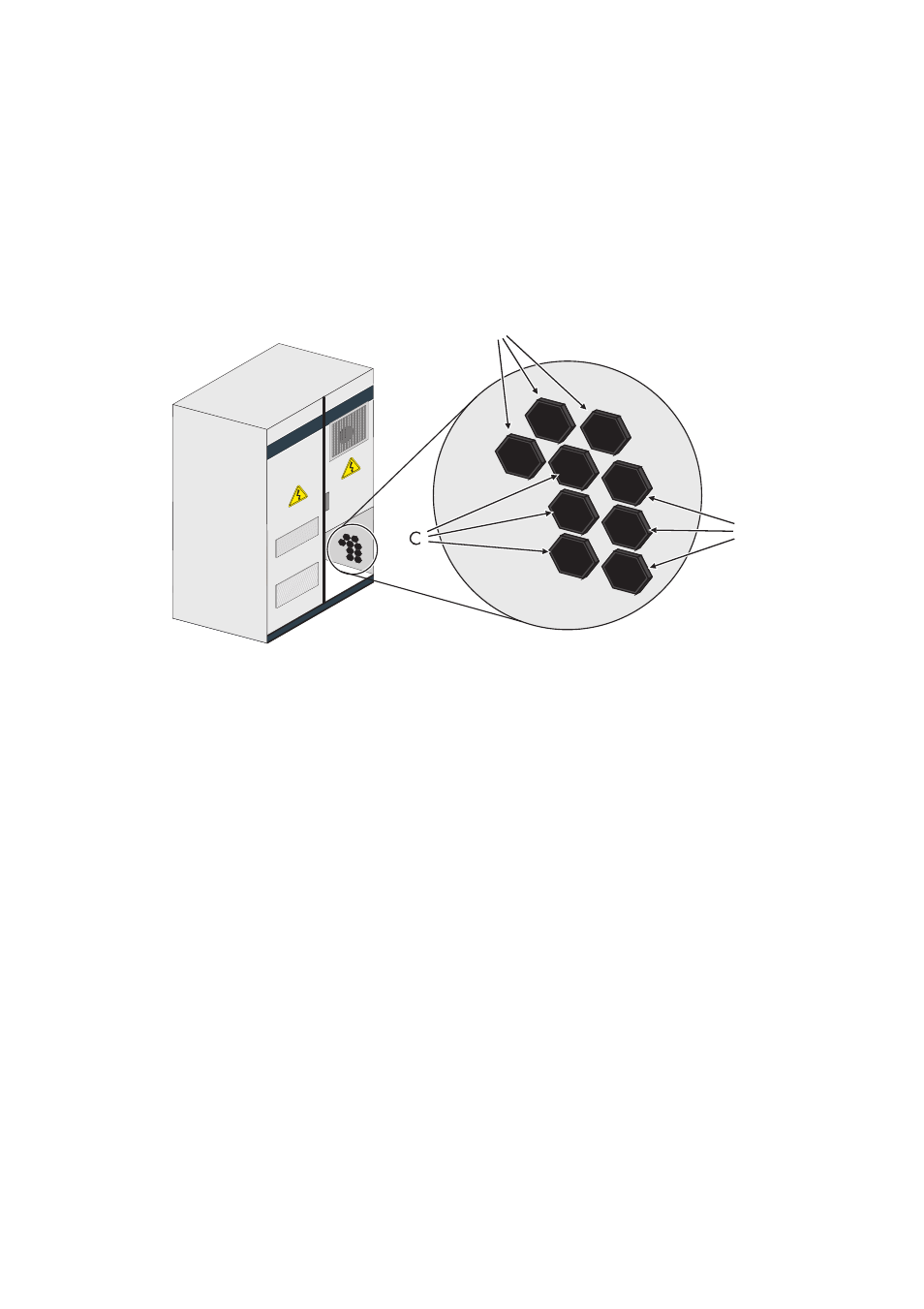

Abbildung zeigt die Anordnung der Verschraubungen in einem linken System, die Anordnung der
Verschraubungen im rechten System sind spiegelverkehrt.
Anschluss der Leistungskabel im linken System
1. L3 am unteren Leistungsteil im WR-Schrank anschließen.
2. L3 durch die Kabelverschraubung A führen.
3. L3 entsprechend der Beschriftung am Sinusfilter im AC-Schrank anschließen.
4. Kabelverschraubung A festdrehen.
5. L1 am mittleren Leistungsteil im WR-Schrank anschließen.
6. L1 durch die Kabelverschraubung B führen.
7. L1 entsprechend der Beschriftung am Sinusfilter im AC-Schrank anschließen.
8. Kabelverschraubung B festdrehen.
9. L2 am oberen Leistungsteil im WR-Schrank anschließen.
10. L2 durch die Kabelverschraubung C führen.
11. L2 entsprechend der Beschriftung am Sinusfilter im AC-Schrank anschließen.
12. Kabelverschraubung C festdrehen.
A
B
