6. Plexiglasabdeckung und vorderes Schiebeblech montieren, siehe 6.2.1 „Plexiglasabdeckung
und Schiebeblech demontieren und montieren“ (Seite 55)
7. AC-Kabel von außen an den Kupferschienen anschließen.
6.2.3 Vorgehen bei Variante 13/1
1. Plexiglasabdeckung und vorderes Schiebeblech abnehmen, siehe 6.2.1 „Plexiglasabdeckung
und Schiebeblech demontieren und montieren“ (Seite 55).

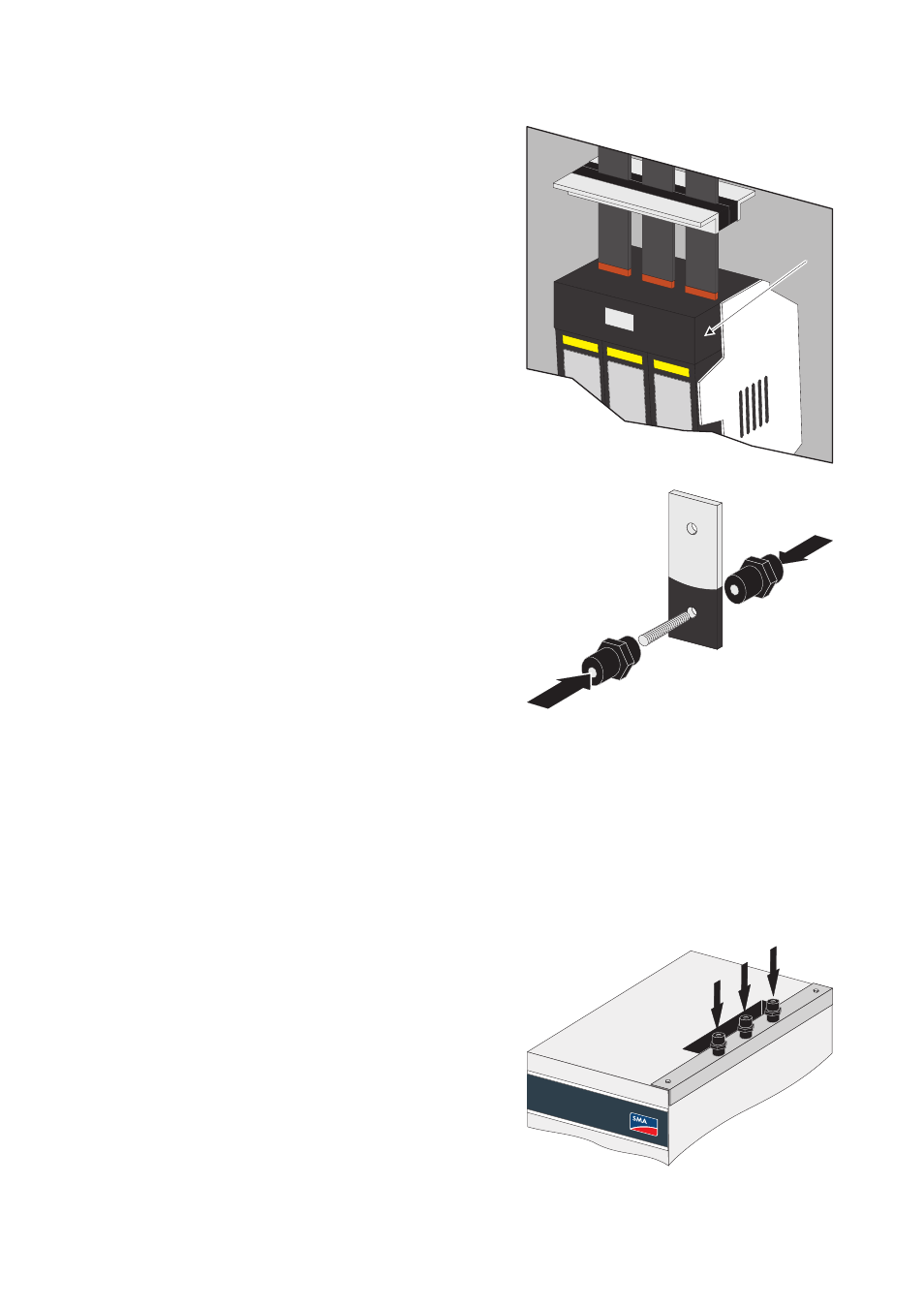

4. Kupferschienen am Sicherungslasttrenner (E) im AC-
Schrank anschließen.
5. Die Kupferschienen an die Isolatoren montieren.
Dazu die mitgelieferten Gewindestifte in die noch
nicht verwendete Isolatoren schrauben und durch die
Kupferschiene an die anderen Isolatoren schrauben.
Dadurch wirken die zwei Isolatoren wie
Gegenmuttern.
2. Die drei Isolatoren neben der Öffnung im
Schaltschrankdach für die Kupferschienen montieren.
E
