Aufstellung SMA Solar Technology AG
24 IA-SCxxxHE-IDE104432 Installationsanleitung
Sunny Centrals in einer Station
Im Folgenden wird eine Auswahl von schematischen Draufsichten auf die in einer Station gestellten
Sunny Centrals und den Transformatorraum dargestellt. Der Aufbau der Wechselrichter ist als
„rechtes System“ (oben) und „linkes System“ (unten) realisiert. Es können auch Stationen mit nur
einem Sunny Central realisiert werden. Im Transformatorraum befindet sich außer dem Transformator
noch eine optionale Mittelspannungsschaltanlage.

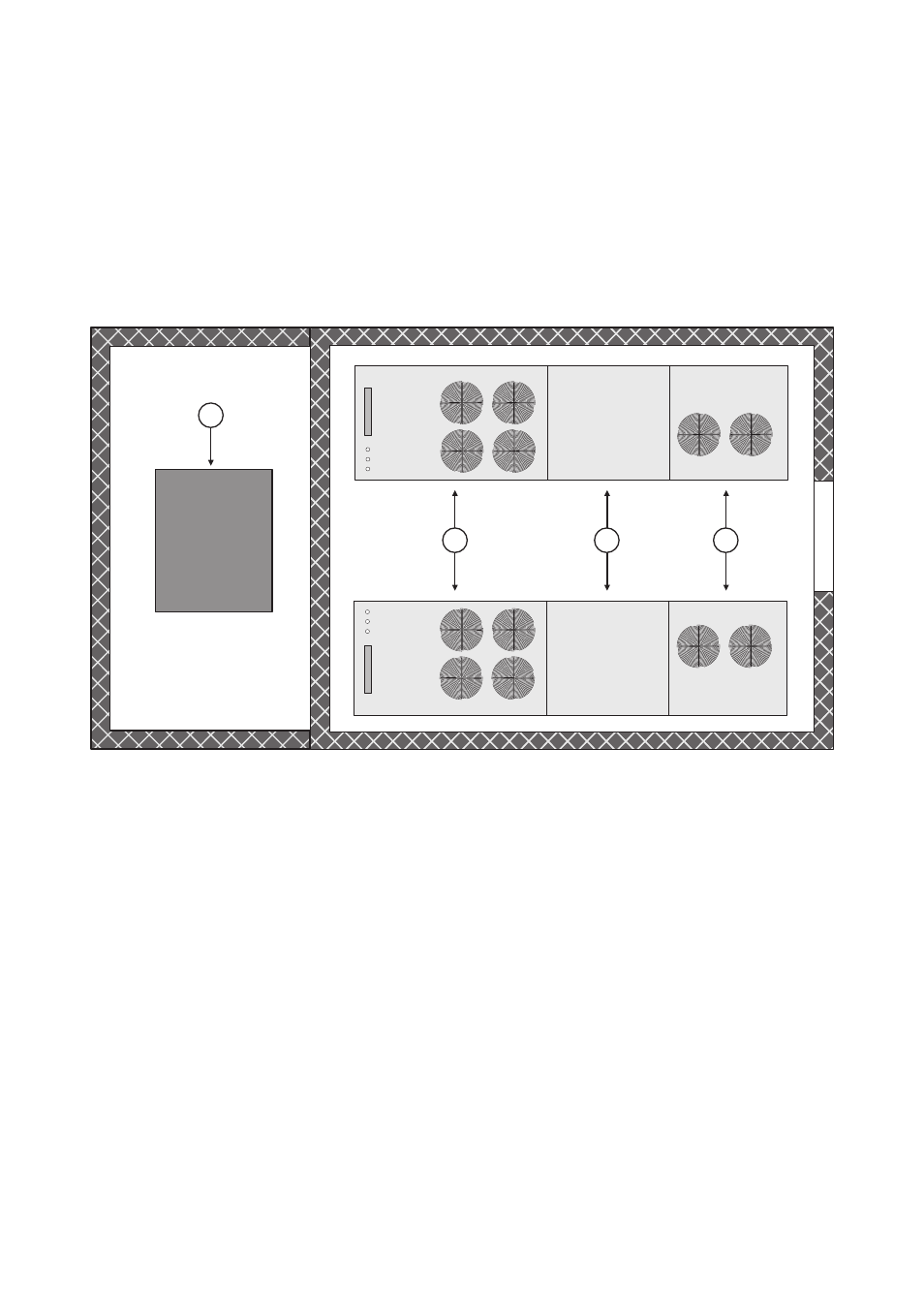

MV-Station mit zwei Sunny Centrals ohne Mittelspannungsschaltanlage
A AC-Schrank
B WR-Schrank
C DC-Schrank
D Transformator
A B C
D
