Externe Anschlüsse SMA Solar Technology AG
52 IA-SCxxxHE-IDE104432 Installationsanleitung

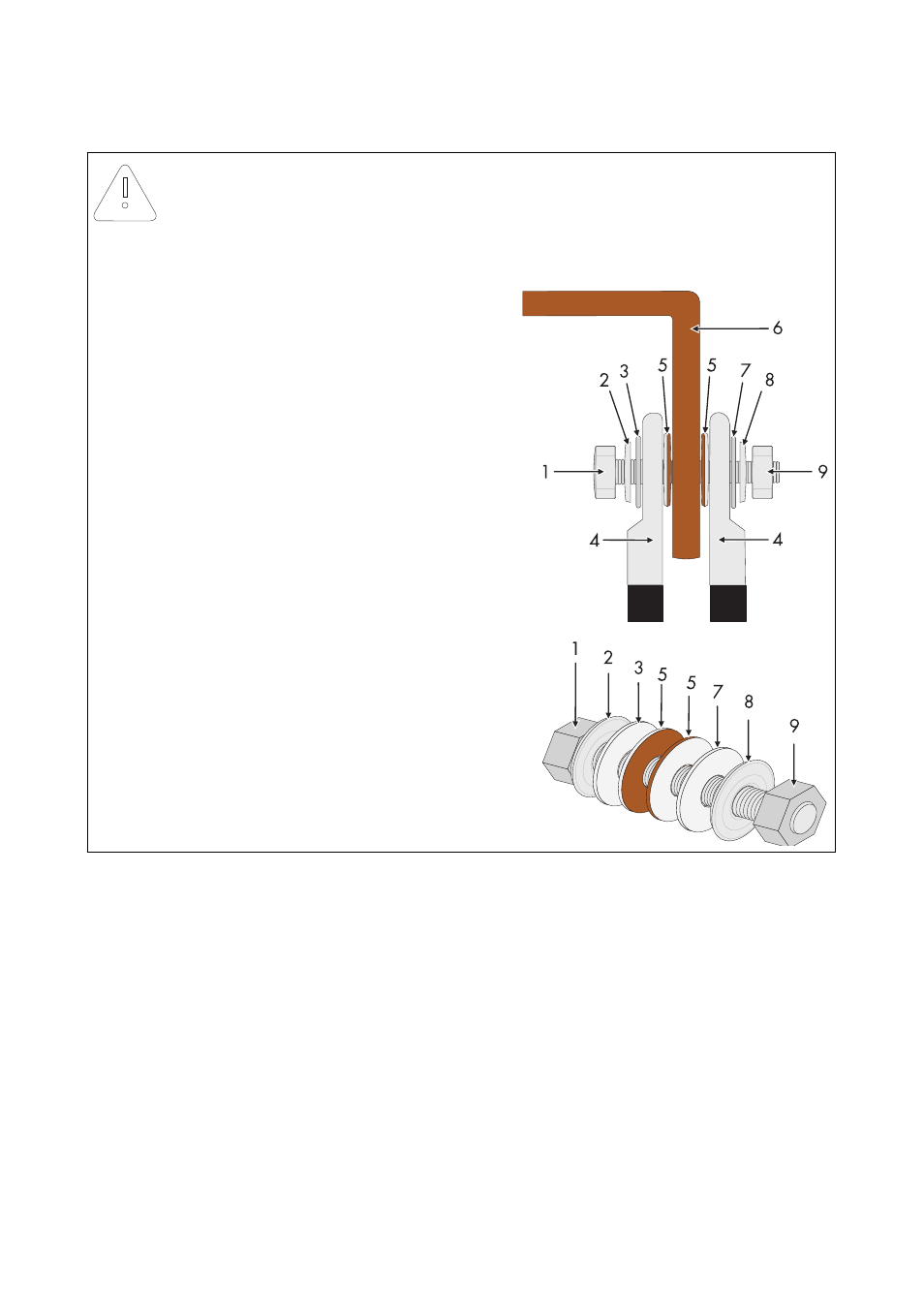

Anschlussreihenfolge für AC-Anschluss
ACHTUNG!
Beeinträchtigung des Betriebs des Sunny Central durch fehlerhaften Anschluss!
Beim Anschließen der Leistungskabel folgende Anschlussreihenfolge beachten:
1. Schraube
2. Spannscheibe
3. Unterlegscheibe
4. Kabelschuh
5. Cupalscheibe
6. Anschlusspunkt Kupferschiene
• Cupalscheibe, falls benötigt
• Kabelschuh, falls benötigt
7. Unterlegscheibe
8. Spannscheibe
9. Mutter
