Aufstellung
SMA Solar Technology AG
36
IA-SCxxxHE-IDE104432
Installationsanleitung
Schaltschrankeinheiten verschrauben
6. AC-Schrank öffnen.

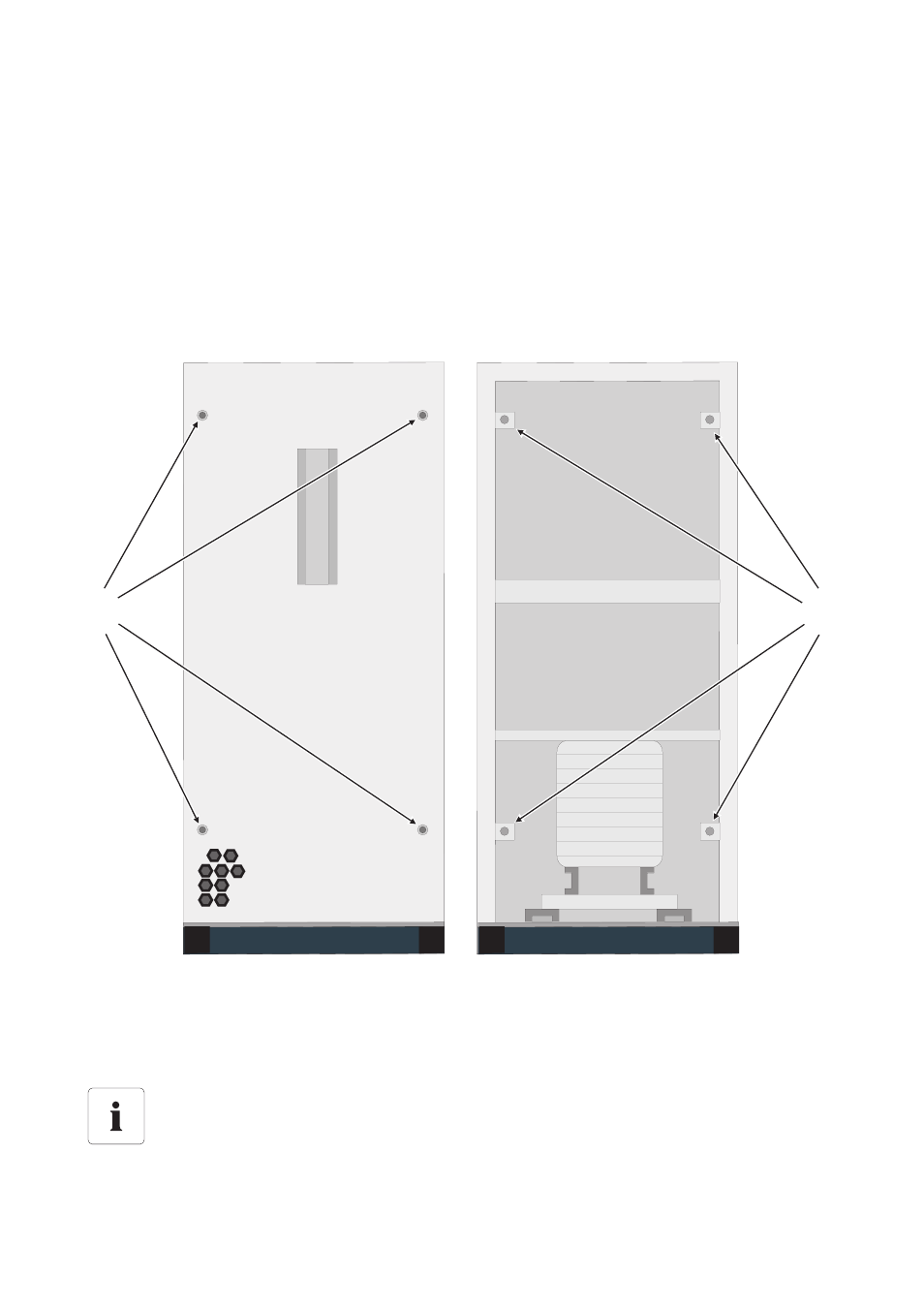

7. Schaltschrankeinheiten an den Stellen A und B mit den beiliegenden Schrauben M8x45 mm,
Unterlegscheiben und Sperrkantringen verbinden. Drehmoment: 21 Nm.
8. Die Schaltschrankeinheiten werden im AC-Schrank aneinander geschraubt.
☑ Die Schaltschrankeinheiten sind miteinander verbunden.
4.5.3 Verankerung im Boden oder an der Wand
Die Sunny Centrals verfügen über ein so hohes Eigengewicht, dass eine zusätzliche Verankerung im
Boden oder an der Wand nicht notwendig ist.
Verankerung in einer MV-Station
Sunny Centrals, die in einer MV-Station untergebracht sind und darin transportiert werden,
verfügen über eine Verankerung zur Wand und zum Boden der Station, damit sie während
des Transports nicht rutschen und beschädigt werden.
A
B
Seitenansicht DC-/WR-Schrank
Seitenansicht AC-Schrank
