5.6 Kommunikation zur Isolationsüberwachung anschließen
Die Isolationsüberwachung befindet sich im DC-Schrank. Eine 2-adrige Datenleitung verbindet den
Sunny Central Control mit der Isolationsüberwachung und ist vorverkabelt. Der Anschluss erfolgt über
die Übergabeklemmleiste.
Isolationswächter der Firma Bender.
Für die Isolationsüberwachung im Sunny Central ist optional ein Gerät der Firma Bender
verbaut. Dem Gerät liegt eine Bedienungsanleitung bei.
Achtung!
Beschädigung der Verkabelung durch fehlerhafte Installation.
• Anschlusskabel im Kabelkanal verlegen.

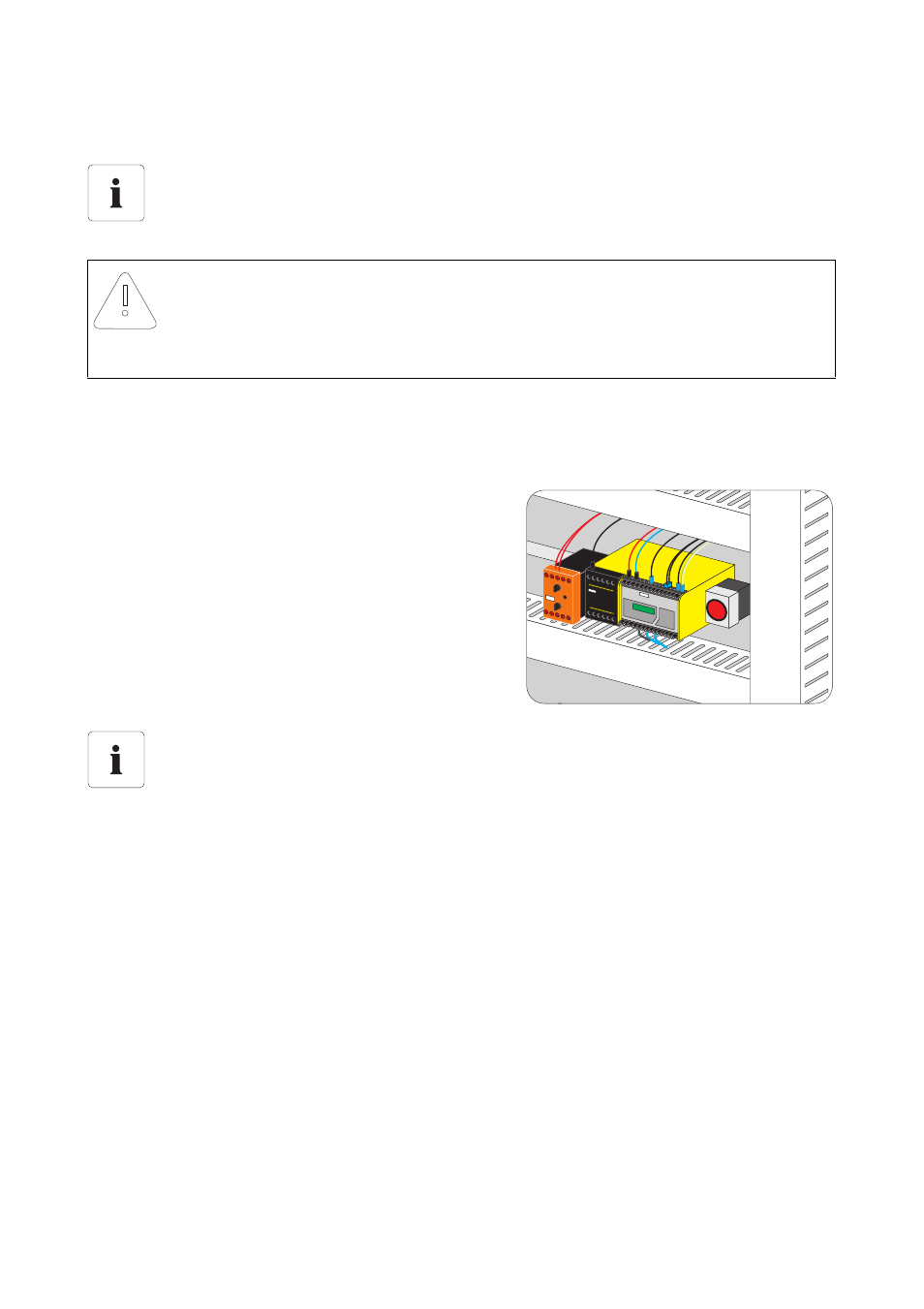

Isolationsüberwachung mit angeschlossener
Datenleitung im Sunny Central.
Position der Anschlussklemme der Isolationsüberwachung
Anhand der Betriebsmittelkennzeichnung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage der Anschlussklemmen der Isolationsüberwachung ermitteln.
