Externe Anschlüsse SMA Solar Technology AG
74 IA-SCxxxHE-IDE104432 Installationsanleitung
6.5.2 Interne Eigenversorgung anschließen
Kabelführung der Eigenversorgung
Der Eigenversorgungstransformator wird primärseitig direkt hinter dem Sicherungslasttrenner an die
im Lieferumfang enthaltenen Kupferschienen angeschlossen. Der Anschluss und die Vorbereitung der
Kupferschienen wird im folgenden beschrieben.

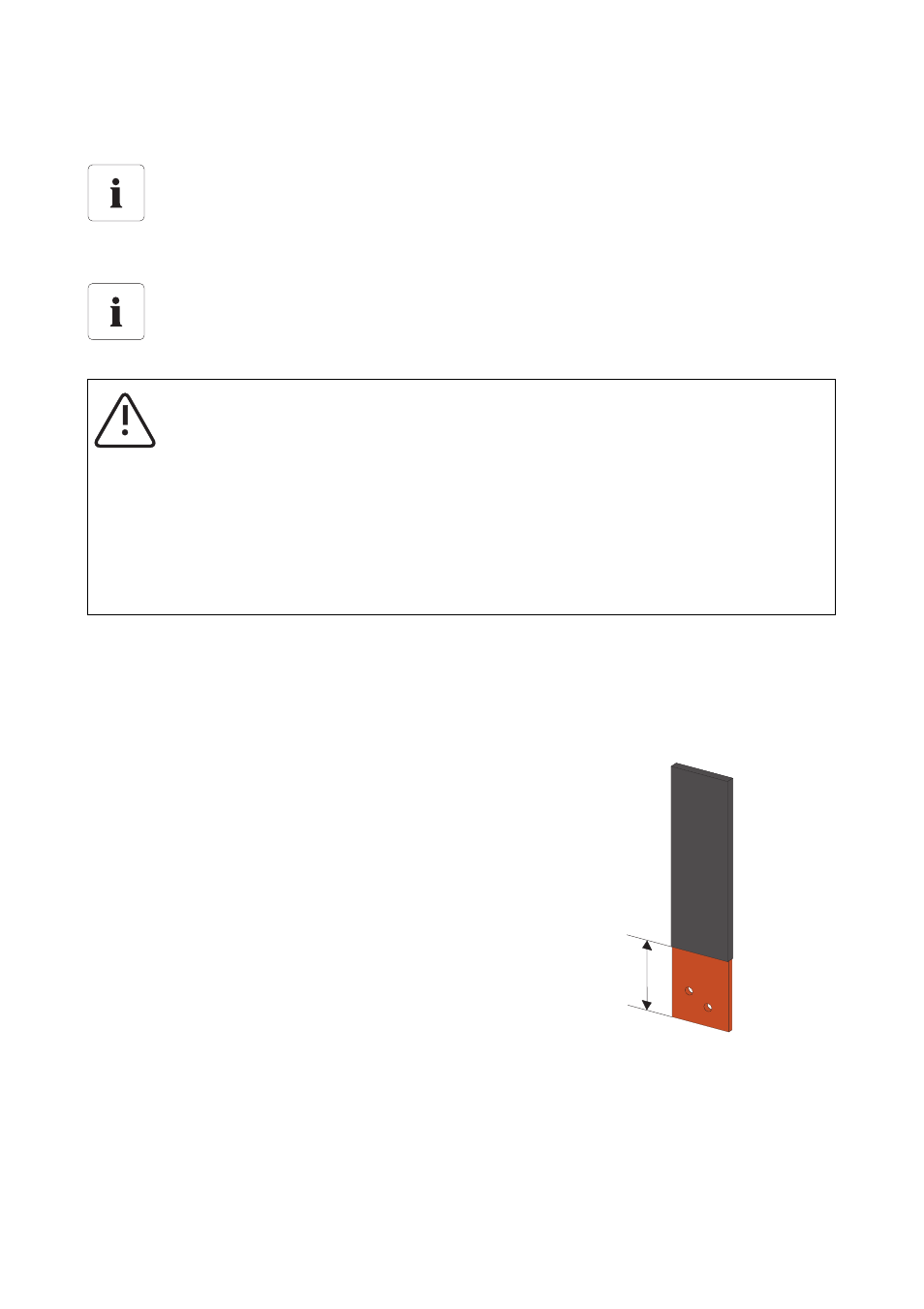

1. Die drei Kupferschienen am unteren Ende, das für
den AC-Anschluss in den Lasttrenner eingeführt wird,
auf einer Länge von 120 mm abisolieren.
Benötigte Komponenten
Für die interne Eigenversorgung benötigen Sie einen Eigenversorgungstransformator, die
passende Verkabelung dazu und einen passenden Schraubensatz. Diese Komponenten
können Sie bei SMA Solar Technology AG bestellen.
Realisierung der internen Eigenversorgung
Für den Anschluss der Eigenversorgung ist zwingend der mitgelieferte Schaltplan zu
verwenden.
WARNUNG!
Lebensgefahr durch Verbrennung und Stromschlag bei Berühren der
spannungsführenden Bauteile!
• Spannungsführende Bauteile des Sunny Central oder des öffentlichen Netzes sowie
des Niederspannungsnetzes nicht berühren.
• Alle anwendbaren Sicherheitsbestimmungen einhalten.
• Arbeiten nur bei ausgeschaltetem Gerät und im spannungsfreien Zustand
durchführen.
120mm
