Vorgehen bei der Leistungsverkabelung:
1. Das untere Leistungsteil zuerst anschließen, dann das mittlere und zuletzt das obere.
2. Die 3 Leistungskabel des jeweiligen Außenleiters mit Kabelbindern an den Querstreben
fixieren.
3. Die Leistungskabel durch die geöffnete Seitenwand oberhalb der Schrankbleche führen und im
Bereich des AC-Schrankes wieder einführen.
4. Die Leistungskabel im Bodenbereich des Schaltschranks gebündelt mit Kabelbindern an den
Blechen abfangen.
5. Die 3 Leistungskabel des jeweiligen Außenleiters an den Sinusfilter anschließen.

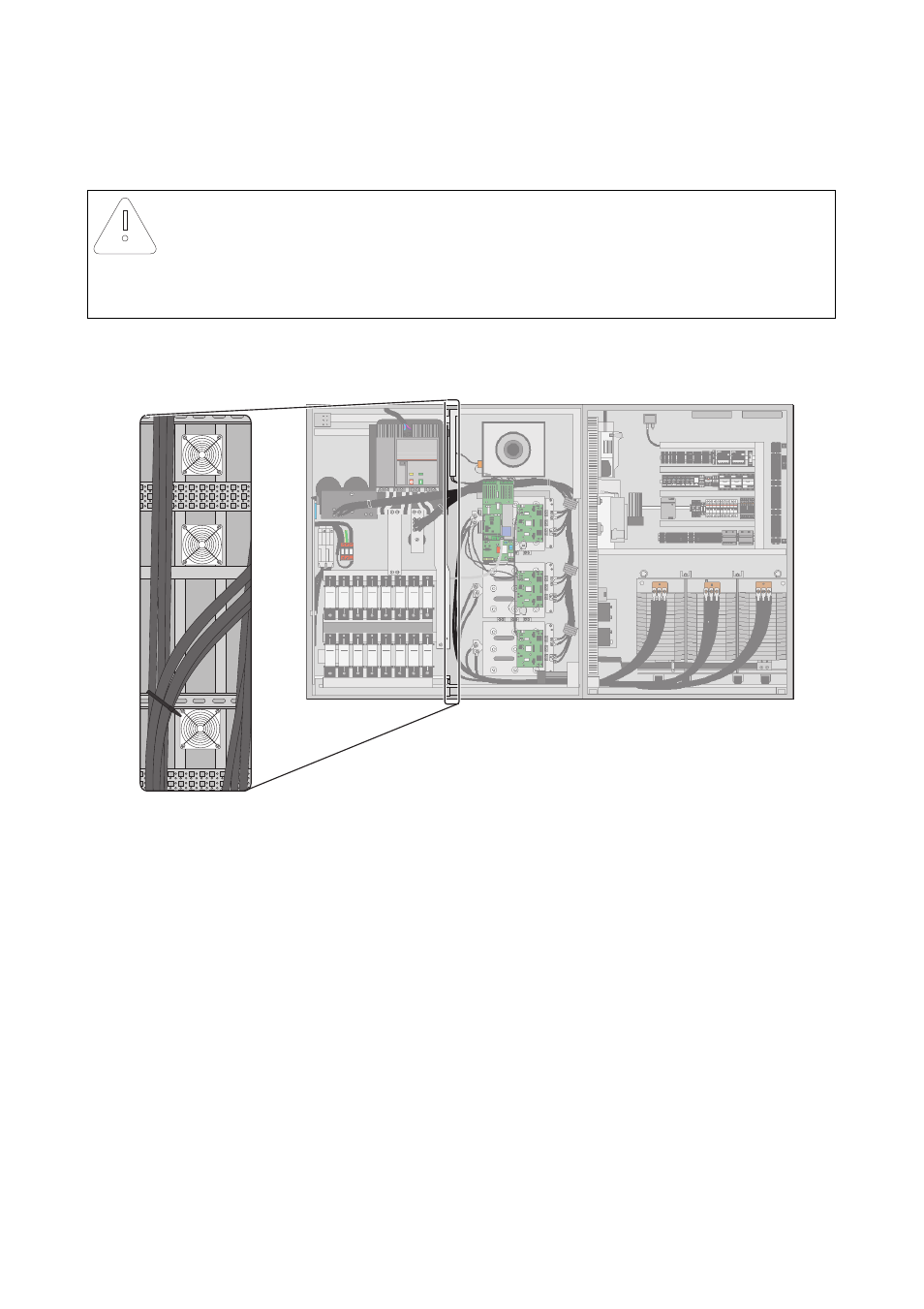

ACHTUNG!
Erwärmung des Sunny Central durch Kabelführung vor den internen Lüftern.
• Im linken Schranksystem die Leistungskabel links und rechts von den drei internen
Lüftern vorbei verlegen, um deren Funktion nicht zu beeinträchtigen.
