3 Produktbeschreibung SMA Solar Technology AG
16 SCxxxHE-20-IA-IDE111210 Installationsanleitung
3.1.4 Touch‑Display
Abhängig von der Bestelloption ist der Sunny Central mit einem Touch‑Display ausgestattet.
Am Touch‑Display können Sie sich die verschiedenen Daten des Wechselrichters anzeigen lassen.
Das Touch‑Display dient ausschließlich als Anzeigemedium. Wenn das Touch‑Display 5 Minuten nicht
berührt wurde, schaltet es sich ab. Durch Berühren des Touch‑Displays wird die Displayanzeige
aktiviert.

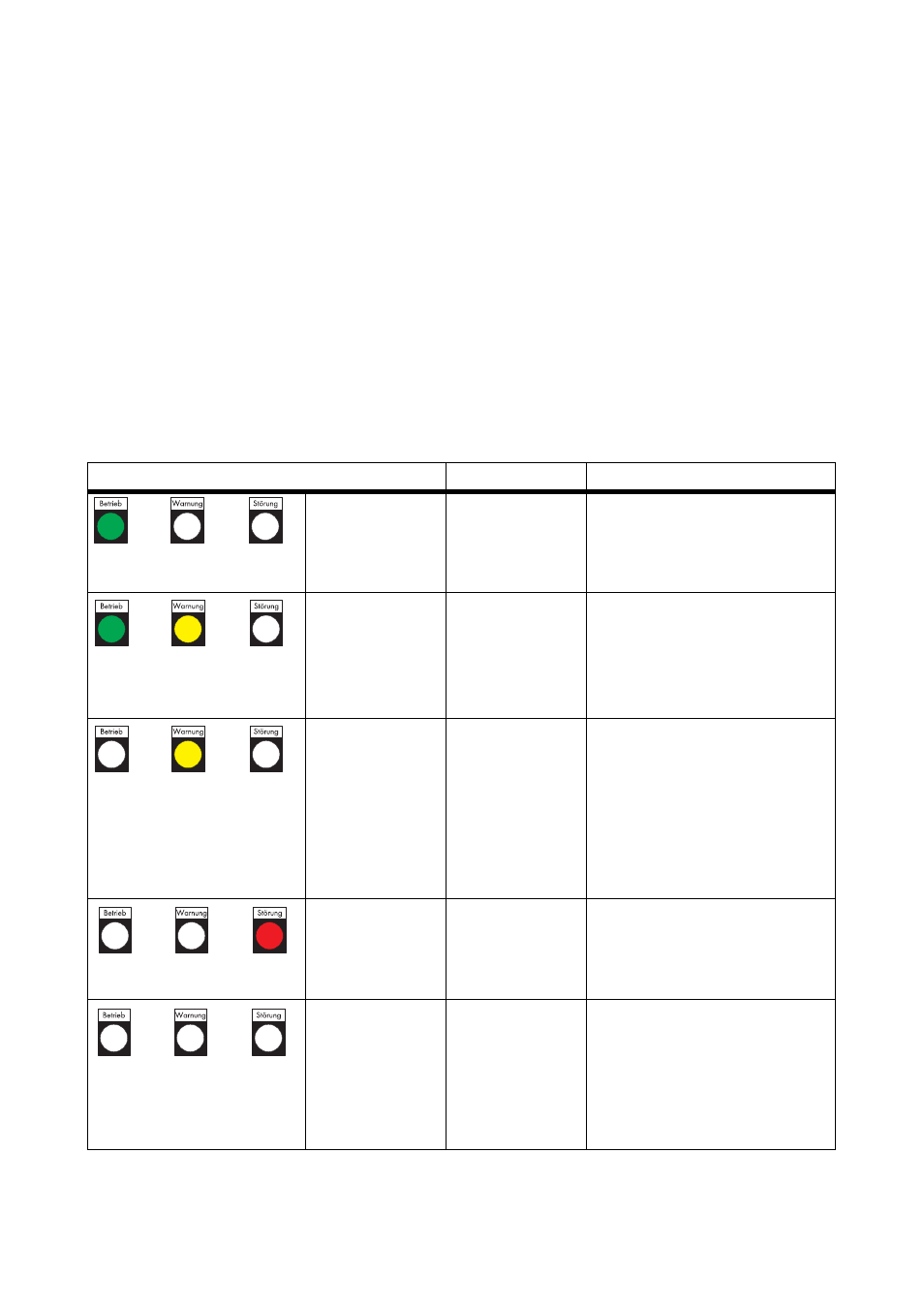

3.1.5 Leuchtmelder
Abhängig von der Bestelloption ist der Sunny Central mit 3 Leuchtmeldern ausgestattet.
Die Leuchtmelder geben den Status des Wechselrichters an.
Im Folgenden sind die Funktionen der einzelnen Zustände beschrieben.
Zustand Bezeichnung Funktion
Grüner
Leuchtmelder
leuchtet
dauerhaft Einspeisebetrieb Der Sunny Central speist in das
öffentliche Stromnetz ein.
Gelber und
grüner
Leuchtmelder
leuchten
dauerhaft Eingeschränkter
Betrieb Der Sunny Central hat eine
Warnung erkannt. Die Warnung
beeinflusst zurzeit nicht den
Betrieb des Sunny Central.
Gelber
Leuchtmelder
leuchtet
dauerhaft Warnung Der Sunny Central speist zurzeit
nicht ein und hat eine Warnung
erkannt. Sobald die Warnung
nicht mehr ansteht, wird sie
automatisch zurück gesetzt.
Dieser Zustand tritt z.B. bei
geringer Einstrahlung auf.
Roter
Leuchtmelder
leuchtet
dauerhaft Störung Der Sunny Central hat eine
Störung erkannt und
abgeschaltet.
Alle Leuchtmelder
sind aus Kein
Einspeisebetrieb Der Sunny Central speist nicht
ein, der Sunny Central ist nicht
an die Versorgungsspannung
angeschlossen oder der
Schlüsselschalter ist auf Position
„Stop“.
