9 AC‑ und DC‑Anschluss SMA Solar Technology AG
38 SCxxxHE-20-IA-IDE111210 Installationsanleitung
9.3.2 DC‑Sammelschiene

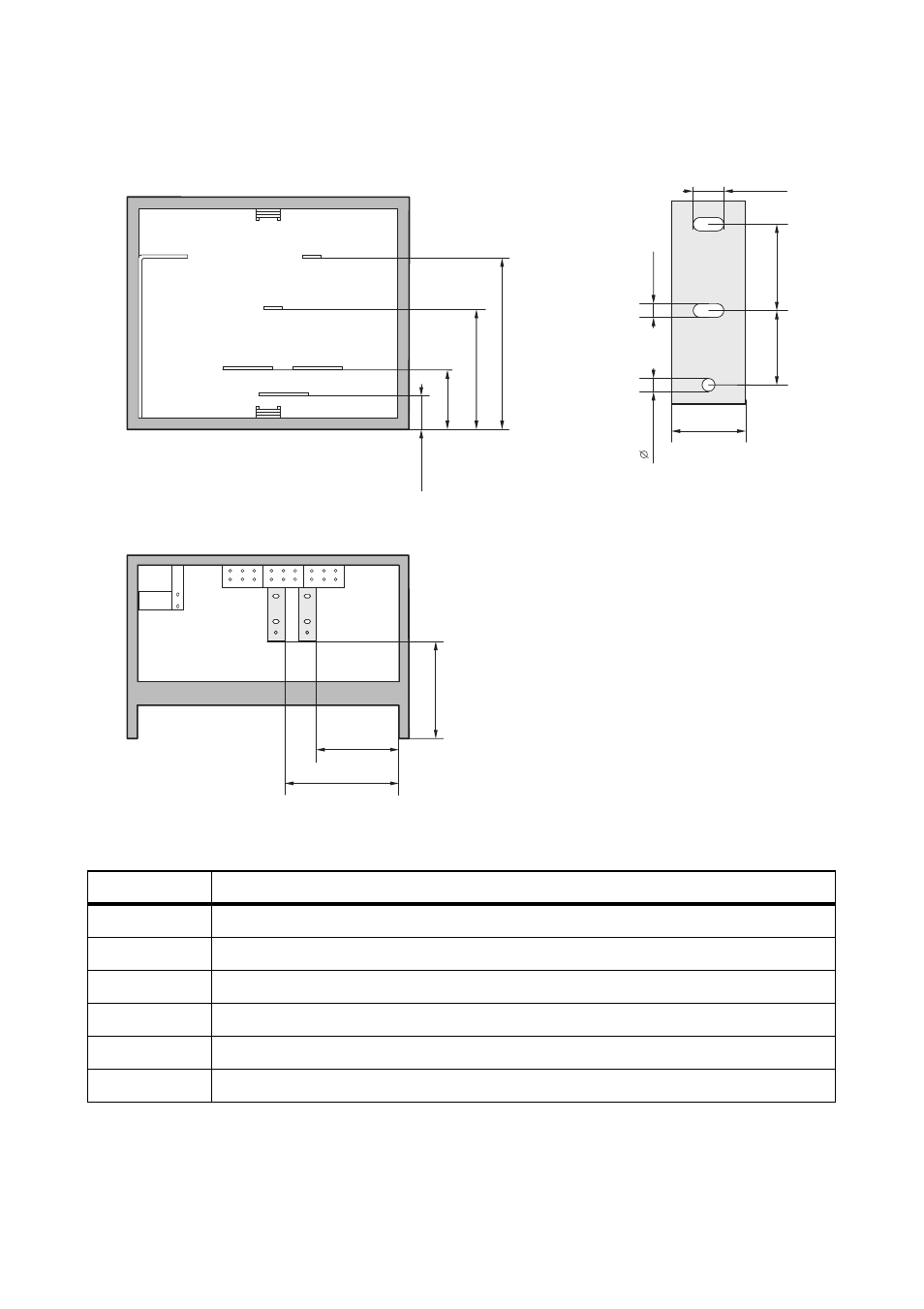

Abbildung 14: Abmessungen der DC‑Sammelschiene
Position Bezeichnung
A Anschlusslasche PE-Kabel
B Anschlusslasche DC‒ Kabel
C Anschlusslasche DC+ Kabel
D Anschlusslasche AC-Kabel - Außenleiter L
3
E Anschlusslasche AC-Kabel - Außenleiter L
2
F Anschlusslasche AC-Kabel - Außenleiter L
1
A B
C
D
E
F
34 mm
90 mm
80 mm
80 mm
14 mm
14 mm
330,8 mm
329,5 mm
487,5 mm
179 mm
274 mm
476 mm
648 mm
