6 Vorbereitungen zur Aufstellung SMA Solar Technology AG
28 SCxxxHE-20-IA-IDE111210 Installationsanleitung
6.2 Stationsboden zur Montage vorbereiten
6.2.1 Position der Montagelöcher am Sunny Central
Vor dem Aufstellen des Wechselrichters können Sie die Befestigung am Boden vorbereiten.
Im Sockelbereich des Anschluss‑Schranks befinden sich 4 Montagelaschen für die Verankerung im
Fundament.

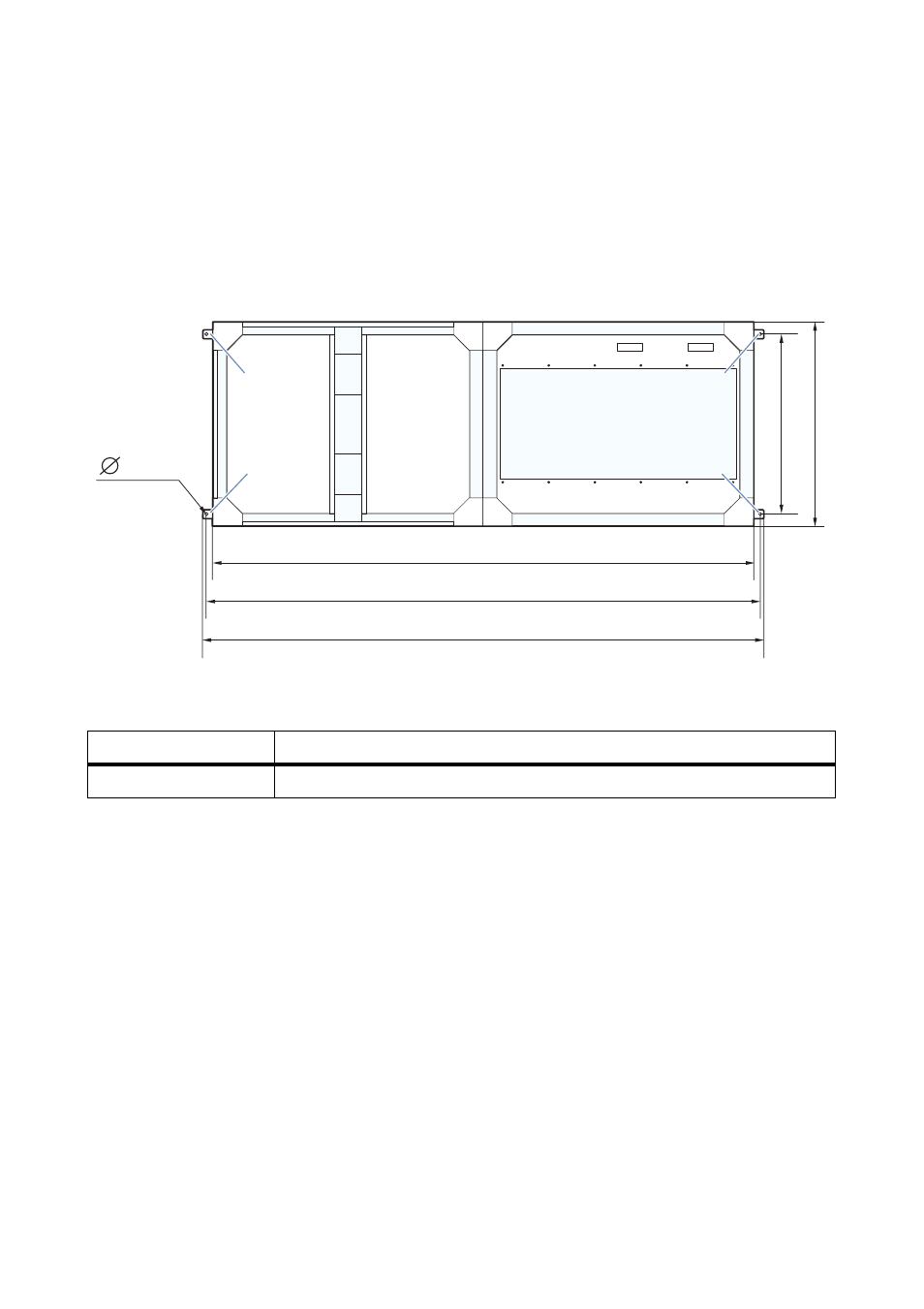

Abbildung 12: Position der Montagelaschen am Wechselrichter
6.2.2 Montagelöcher in den Stationsboden bohren
1. Positionen der Montagelöcher entsprechend den Montagelaschen auf dem Fundament
markieren.
2. Montagelöcher an markierten Stellen ins Fundament bohren.
Position Bezeichnung
A Montagelaschen
2 404 mm
16 mm
906 mm 773 mm
A
A
A
A
2 470 mm
2 510 mm
