12 Inbetriebnahme
SMA Solar Technology AG
62
SCxxxHE-20-IA-IDE111210
Installationsanleitung
12.4 Blenden montieren

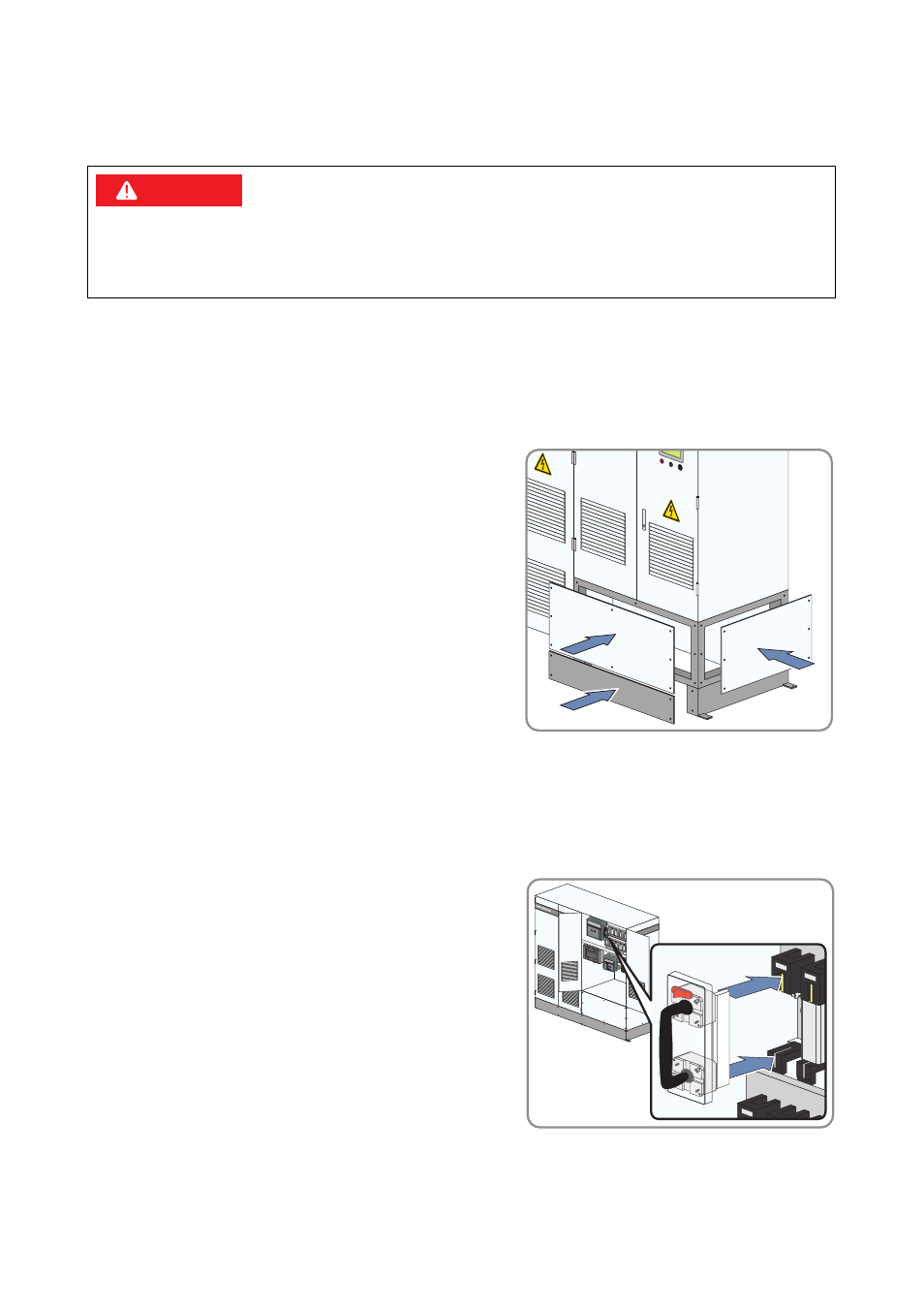

1. Alle Kabel mit Kabelbindern an Kabelabfangschiene befestigen.
2. Die PE‑Kabel der Blenden des Anschluss-Schranks festschrauben.
3. Festen Sitz der PE-Kabel sicherstellen.
4. Plexiglasabdeckung vor den AC‑Anschlusslaschen festschrauben.
5. Blenden festschrauben.
12.5 Sicherungen oder Trennmesser einsetzen
1. Wenn Sie kein SMB-Anschluss-Kit verwenden, Sicherungen einsetzen. Dazu NH-Sicherungsgriff
verwenden.
2. Wenn Sie ein SMB-Anschluss-Kit verwenden,
Trennmesser einsetzen. Dazu NH-Sicherungsgriff
verwenden.
3. Plexiglasabdeckung vor den Sicherungen festschrauben.
(&'")3
Lebensgefahr durch Stromschlag beim Berühren von spannungsführenden Bauteile des
Wechselrichters.
• Die spannungsführenden Bauteile im Zentral-Wechselrichter nicht berühren.
HE
