6 Vorbereitungen zur Aufstellung
Installationsanleitung
SCxxxHE-20-IA-IDE111210
27
6.1.5 Anforderung an die Kabelverlegung zwischen
Transformator und Wechselrichter
☐ Die AC-Kabel sind im 3-Phasensystem gebündelt.
☐ Zwischen Transformator und Wechselrichter sind 3 getrennte Kabelführungen für die AC‑Kabel
vorhanden, z. B. Kabelkanäle.
☐ Der Abstand zwischen den Kabelführungen ist mindestens der doppelte Durchmesser eines
AC‑Kabels.

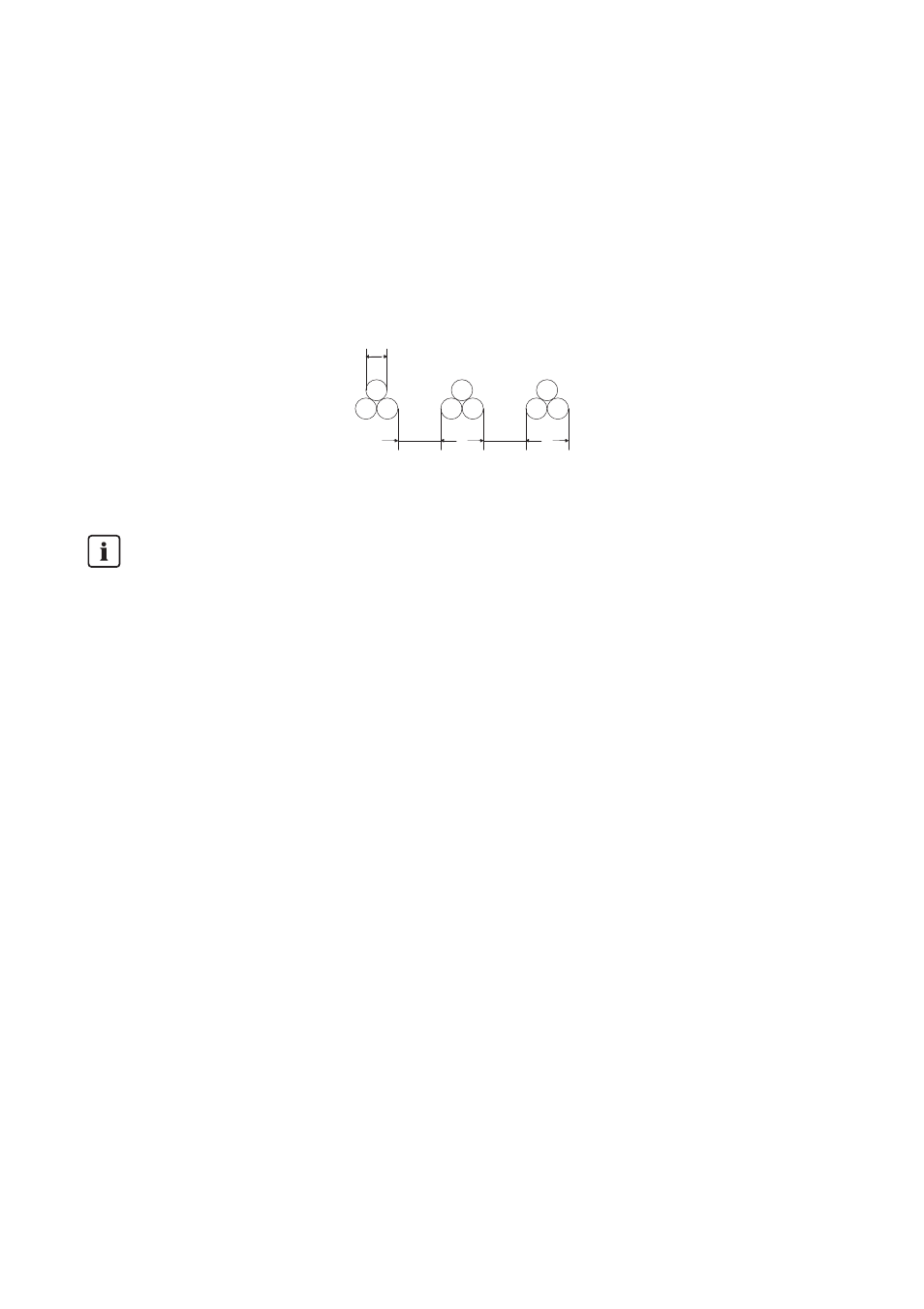

Abbildung 11: Anordnung der AC-Kabel mit 3 Kabeln pro Außenleiter (Beispiel).
Abstände der Kabel beachten
In jeder Kabelführung einen Außenleiter L1, L2 und L3 verlegen. Dabei muss der Abstand
zwischen den Kabelpaaren mindestens dem doppelten Durchmesser eines Kabels
entsprechen. Dadurch verhindern Sie Stromunsymmetrien.
L2
L1 L3
L2
L1
L3
L2
L1 L3
1d
>2d
--
>2d
--
