SMA Solar Technology AG 6 Vorbereitungen zur Aufstellung
Installationsanleitung SCxxxHE-20-IA-IDE111210 23
6.1.3 Mindestabstände
Mindestabstände für 1 Wechselrichter

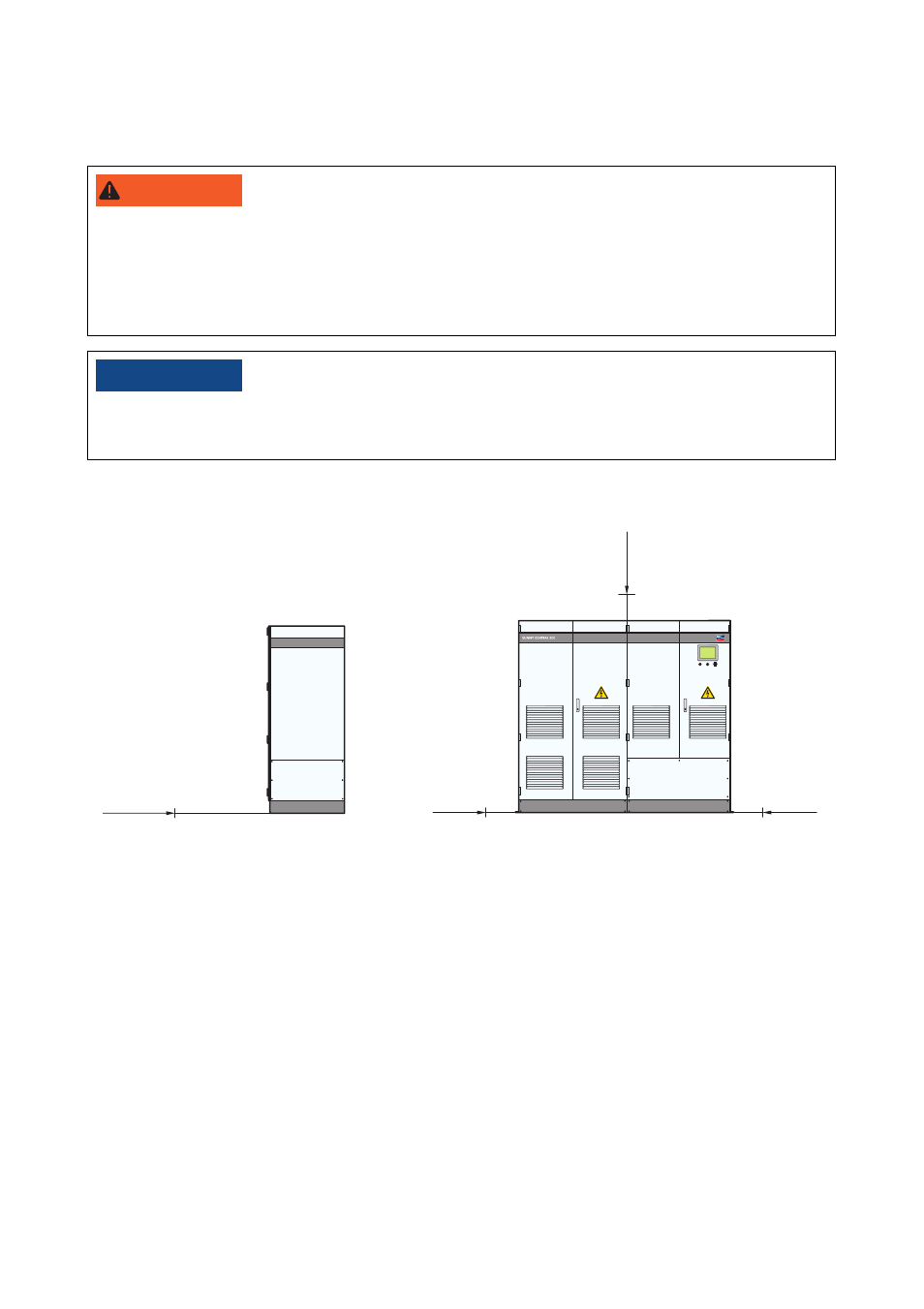

Abbildung 7: Mindestabstände des Wechselrichters
An der Rückseite des Wechselrichters befindet sich die Abluftöffnung.
Für den optimalen Betrieb des Wechselrichters folgende Voraussetzungen beachten:
• Abluftöffnung nicht versperren oder verschließen.
• Geeignete Abluftöffnung in der Station vorsehen.
• Um thermische Kurzschlüsse am Wechselrichter zu vermeiden, in geschlossenen Räumen eine
geführte Abluft aus dem Raum sicherstellen.
• Die Abluftöffnungen müssen jederzeit für Reinigungszwecke zugänglich sein.
8"3/6/(
Brandgefahr durch Überhitzung der Kabel.
Unterschiedliche Kabellängen führen zu starker Erwärmung.
• Alle Außenleiter vom Wechselrichter zum Transformator müssen gleich lang sein.
• Die Kabellänge zwischen den Anschlusspunkten darf maximal 15 m betragen.
"$)56/(
Beschädigung von Wechselrichter und Transformator durch eingesaugte Abluft.
• Anlage so installieren, dass der Wechselrichter keine Abluft einsaugt.
HE
300 mm
220 mm
300 mm 1 200 mm
