6.1.4 Anforderung an Kabeldurchführung
☐ Kabeldurchführungen befinden sich im Anschluss-
Schrank.
☐ Unter dem Fundament sind Leerrohre für die
Kabelführung verlegt.
☐ Die Kommunikationskabel sind getrennt von AC-
und DC‑Kabeln angeordnet.
☐ Es ist eine ausreichende Anzahl von
Kabeldurchführungen vorgesehen:
– AC-Kabel: 3
– DC-Kabel: gemäß der Anzahl der DC‑Kabel
– PE‑Kabel: 1
– Kommunikationskabel: 1

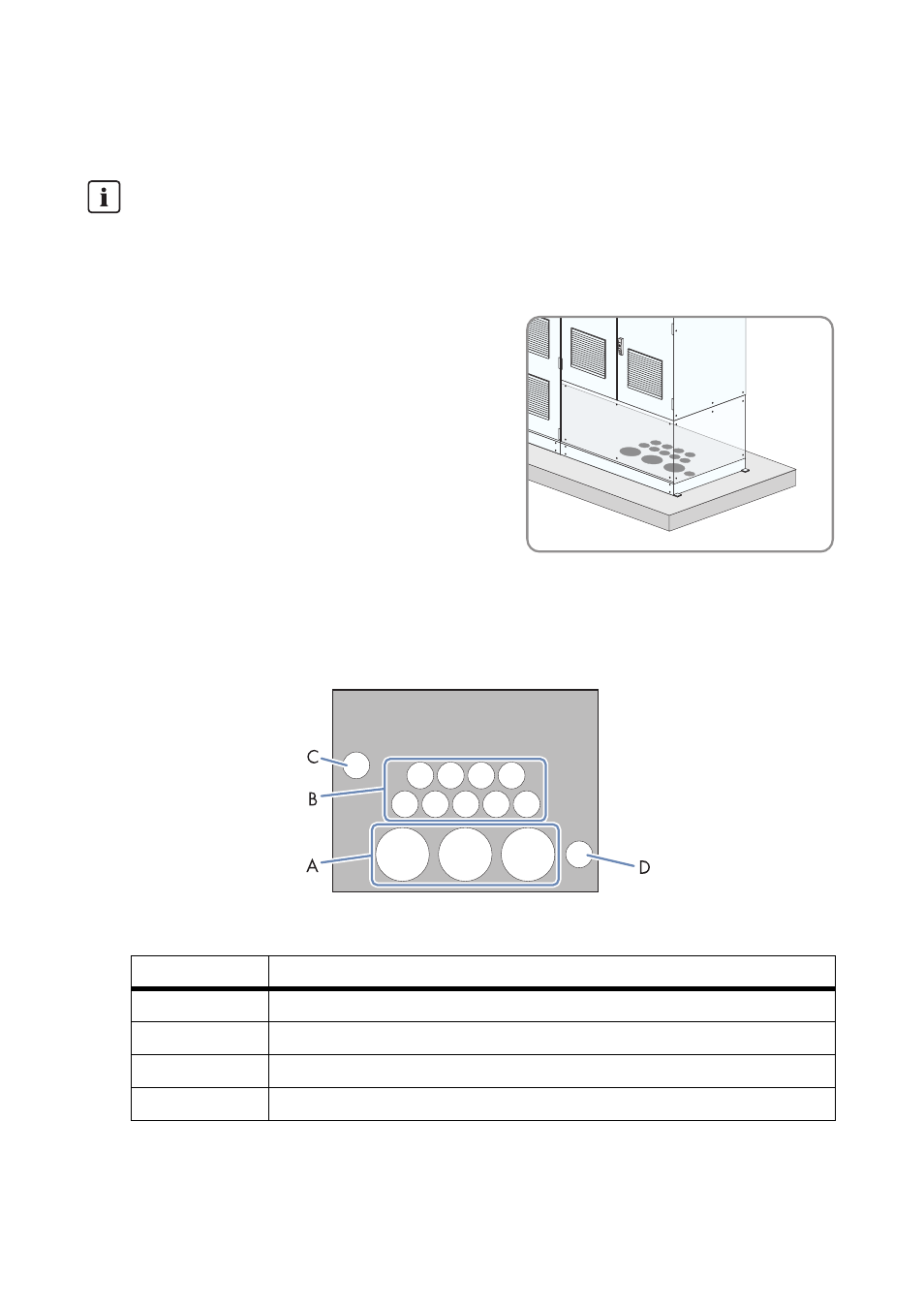

Abbildung 10: Kabeldurchführungen für 9 DC‑Eingänge (Beispiel)
Kabelverlegung
In diesem Dokument ist nicht beschrieben, zu welchem Zeitpunkt die Kabel im Fundament
verlegt werden müssen. Der Zeitpunkt der Kabelverlegung muss für jede Anlage individuell
entschieden werden.
Position
Benennung
A
Durchführung für AC-Kabel
B
Durchführung für DC-Kabel
C
Durchführung für PE-Kabel
D
Durchführung für Kommunikationskabel
