SMA Solar Technology AG 10 Kabelanschluss im Anschluss‑Schrank
Installationsanleitung SCxxxHE-20-IA-IDE111210 47

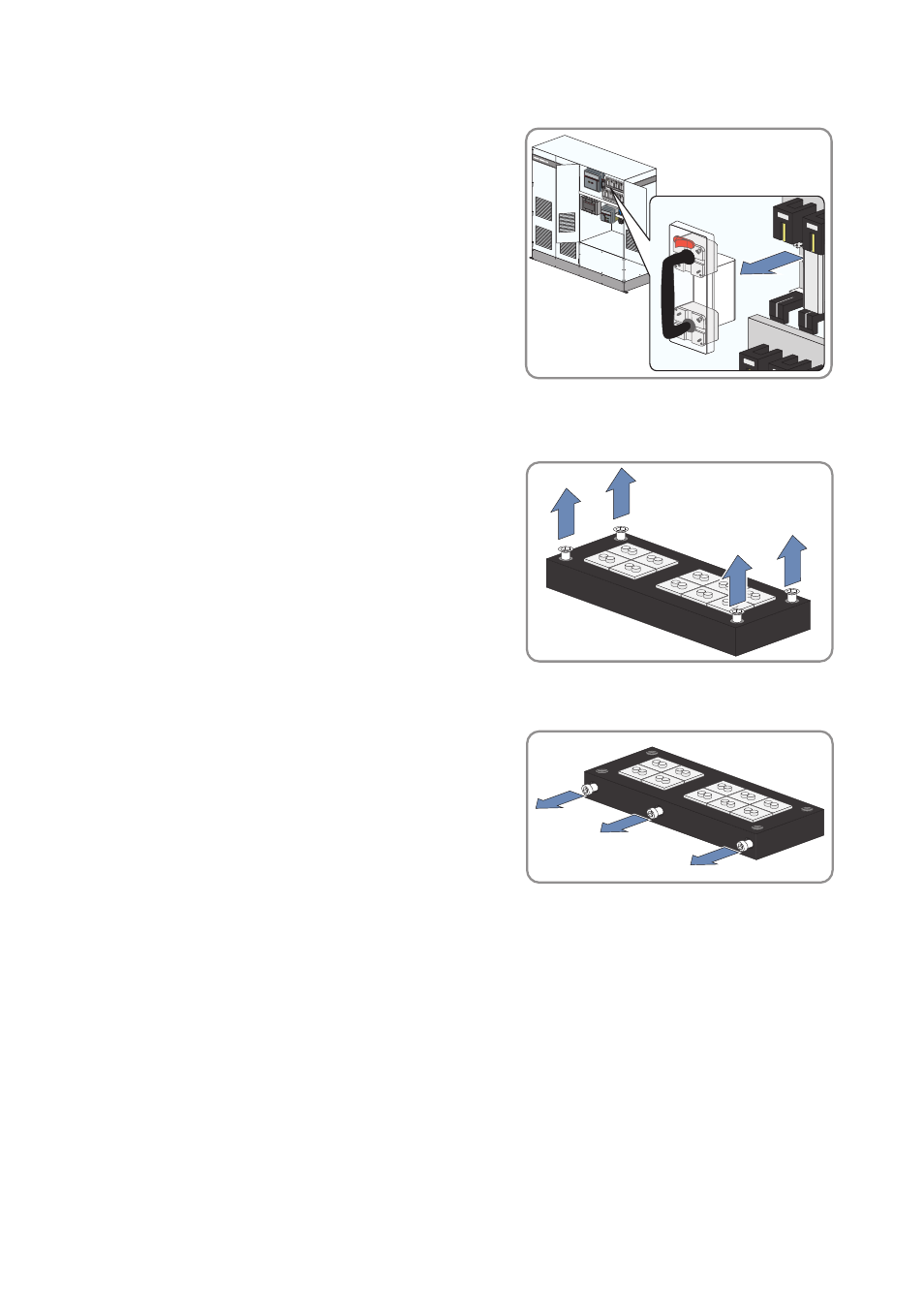

5. Alle Sicherungen und Trennmesser aus allen
Sicherungshaltern entfernen. Dazu
NH‑Sicherungsgriff verwenden.
10.3 Kabel in Anschluss‑Schrank einführen
1. 4 Schrauben an der Oberseite der Dichtungsplatte
entfernen.
2. Dichtungsplatte abnehmen.
3. 3 Schrauben an der Seite der Dichtungsplatte
lösen.
4. Benötigte Dichtgummis aus der Dichtungsplatte nehmen. Dabei darauf achten, dass die
Dichtgummis dem Durchmesser der einzuführenden Kabel entsprechen. Bei Bedarf die
zusätzlichen Dichtgummis aus dem Lieferumfang verwenden.
5. Die Dichtstopfen aus den Dichtgummis entfernen.
6. Die Kabel durch die Dichtgummis führen.
7. Dichtgummis ohne Verformung in die Dichtungsplatte einsetzen. Dadurch gewährleisten Sie die
Dichtigkeit.
8. Schrauben an der Seite der Dichtungsplatte anziehen.
9. Dichtungsplatte auf den Boden des Anschluss‑Schranks schrauben.
