SMA Solar Technology AG 10 Kabelanschluss im Anschluss‑Schrank
Installationsanleitung SCxxxHE-20-IA-IDE111210 45
10 Kabelanschluss im Anschluss‑Schrank
10.1 Anschlussbereich

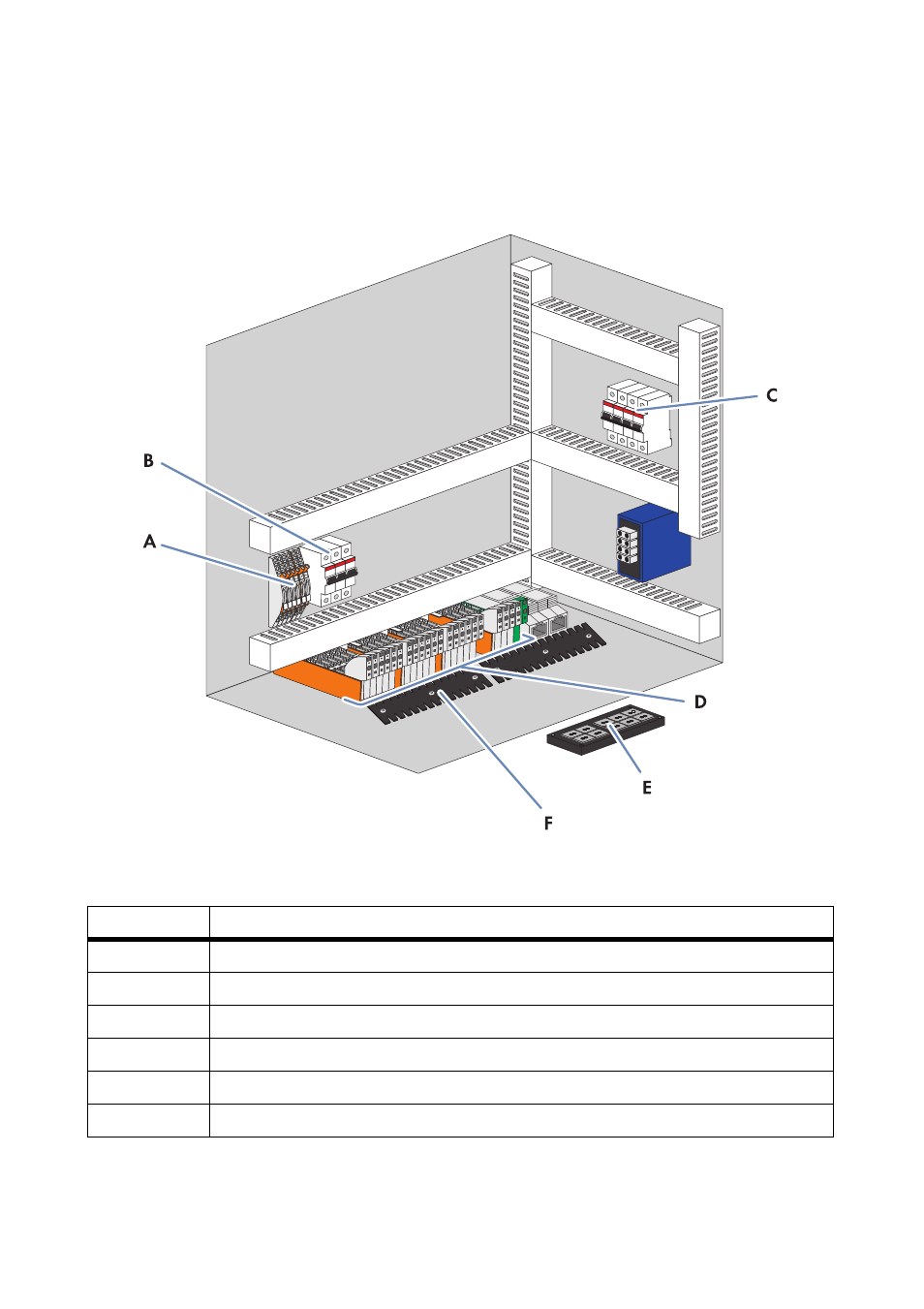

Abbildung 17: Anschlüsse im Anschluss-Schrank
Position Beschreibung
A Prüf‑ und Trennklemmen
B Leitungsschutzschalter der Netzüberwachung
C Leitungsschutzschalter der externen Spannungsversorgung
D Kundenanschlussklemmen
E Dichtungsplatte mit Dichtgummis (6 mm … 7 mm)
F Kabelabfangschiene
