9.4.4 Kabel mit 2 Kabelschuhen anschließen
Verwenden Sie für die Befestigung der Kabelschuhe an den Anschlusslaschen nur die im Lieferumfang
enthaltenen Schrauben und Muttern.

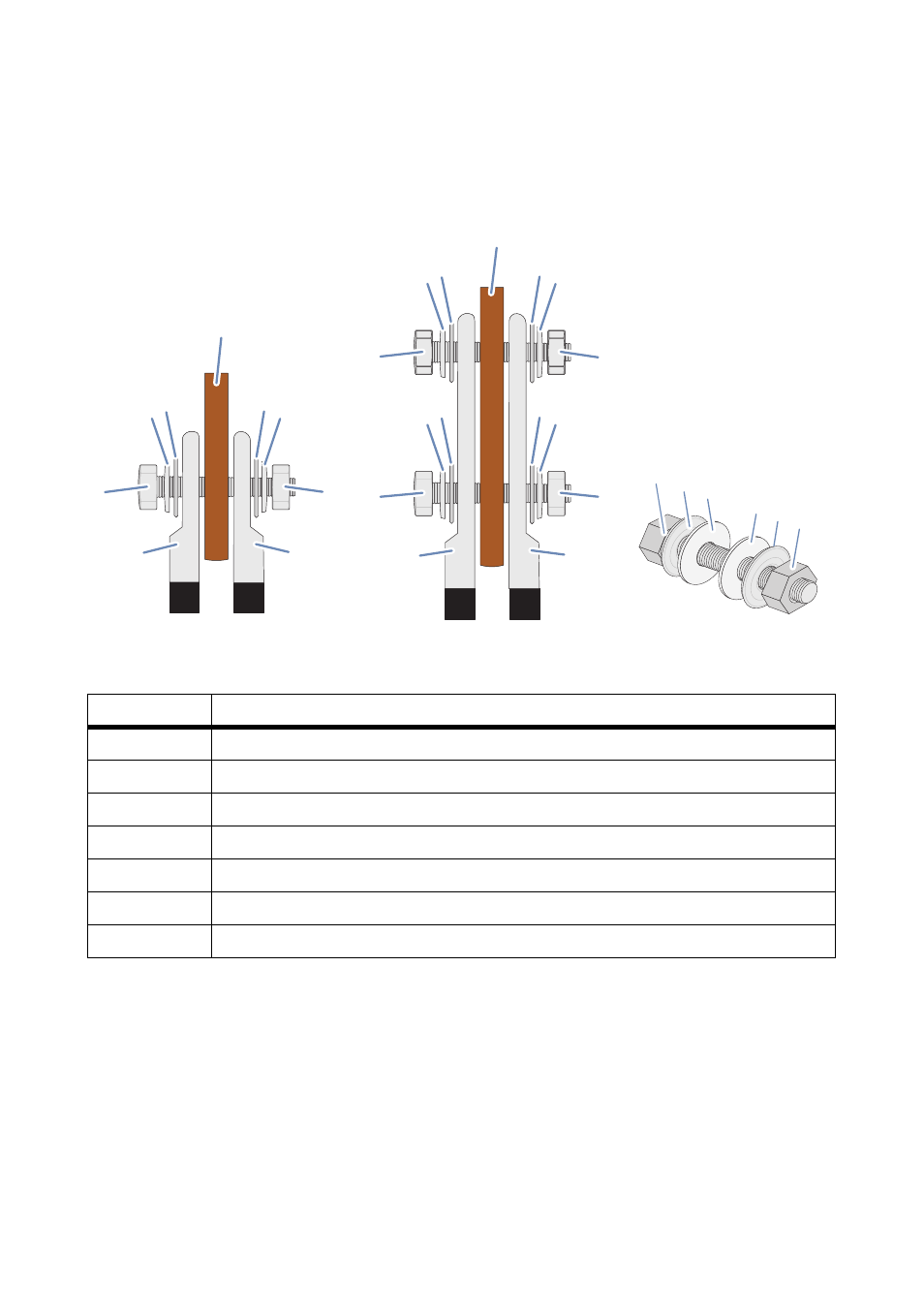

Abbildung 16: Aufbau des Anschlusses für 2 Kabelschuhe.
• Kabelschuhe immer in der hier angegebenen Reihenfolge an die Anschlusslaschen anschließen.
Position Bezeichnung
A Schraube M12
B Spannscheibe
C Kotflügelscheibe
D1 Verzinnter 1‑Loch‑Kabelschuh
D2 Verzinnter 2‑Loch‑Kabelschuh
E Kupfersammelschiene
F Mutter
D2
E
D2
B C B
C
A F
A
B C
B F
C
B C B
C
A F
D1
E
D1
B C B
C
A F
