9 AC‑ und DC‑Anschluss SMA Solar Technology AG
40 SCxxxHE-20-IA-IDE111210 Installationsanleitung
9.4.3 Kabel mit 1 Kabelschuh anschließen
Verwenden Sie für die Befestigung der Kabelschuhe an den Anschlusslaschen nur die im Lieferumfang
enthaltenen Schrauben und Muttern.

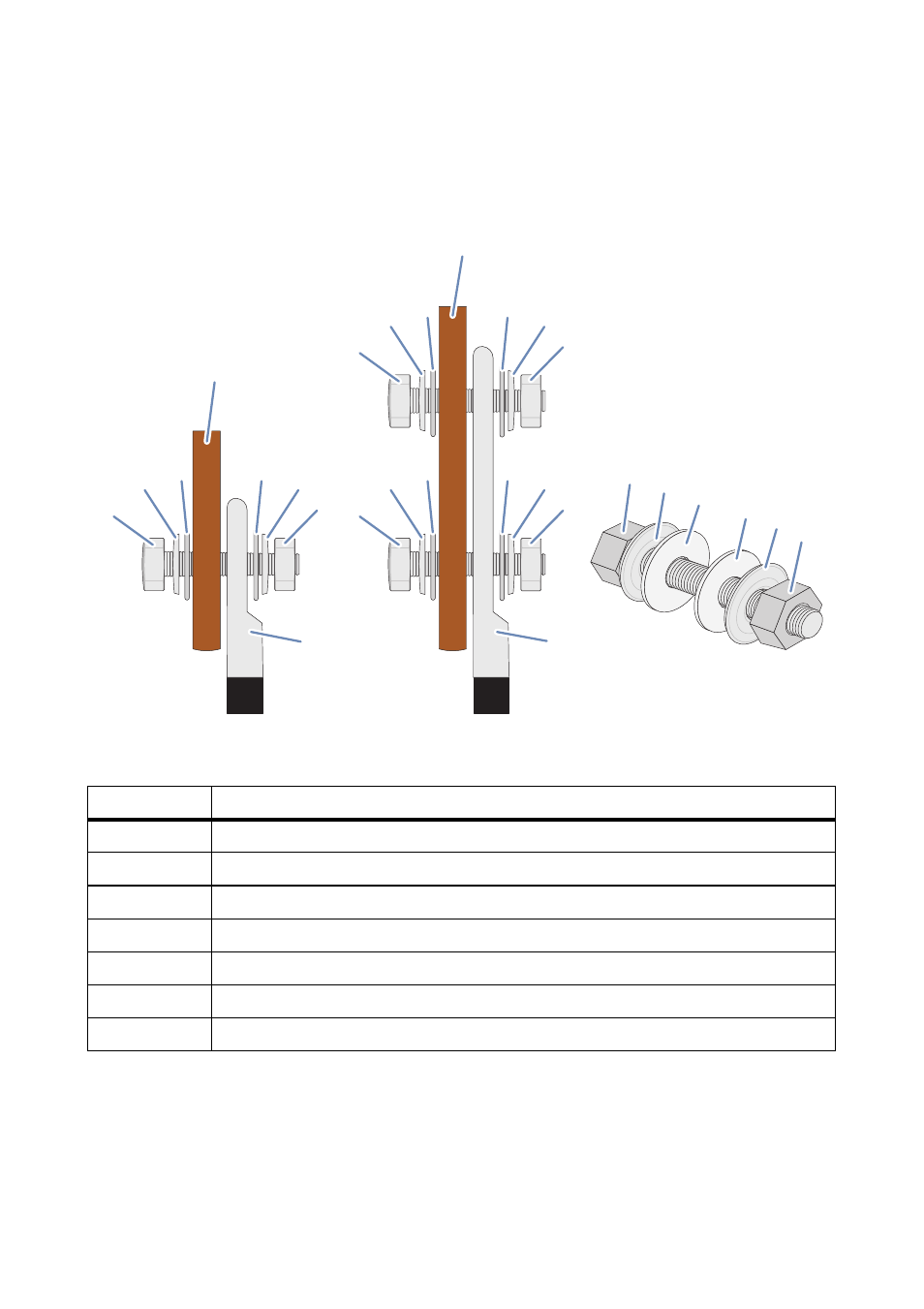

Abbildung 15: Aufbau des Anschlusses für 1 Kabelschuh
• Kabelschuhe immer in der hier angegebenen Reihenfolge an die Anschlusslaschen anschließen.
Position Bezeichnung
A Schraube M12
B Spannscheibe
C Kotflügelscheibe
D Kupfersammelschiene
E1 Verzinnter 1‑Loch‑Kabelschuh
E2 Verzinnter 2‑Loch‑Kabelschuh
F Mutter
E2
D
A B
C
B F
A
B
C C
B
F
C
A
B
C C
B
F
E1
D
A
B
C C
B
F
