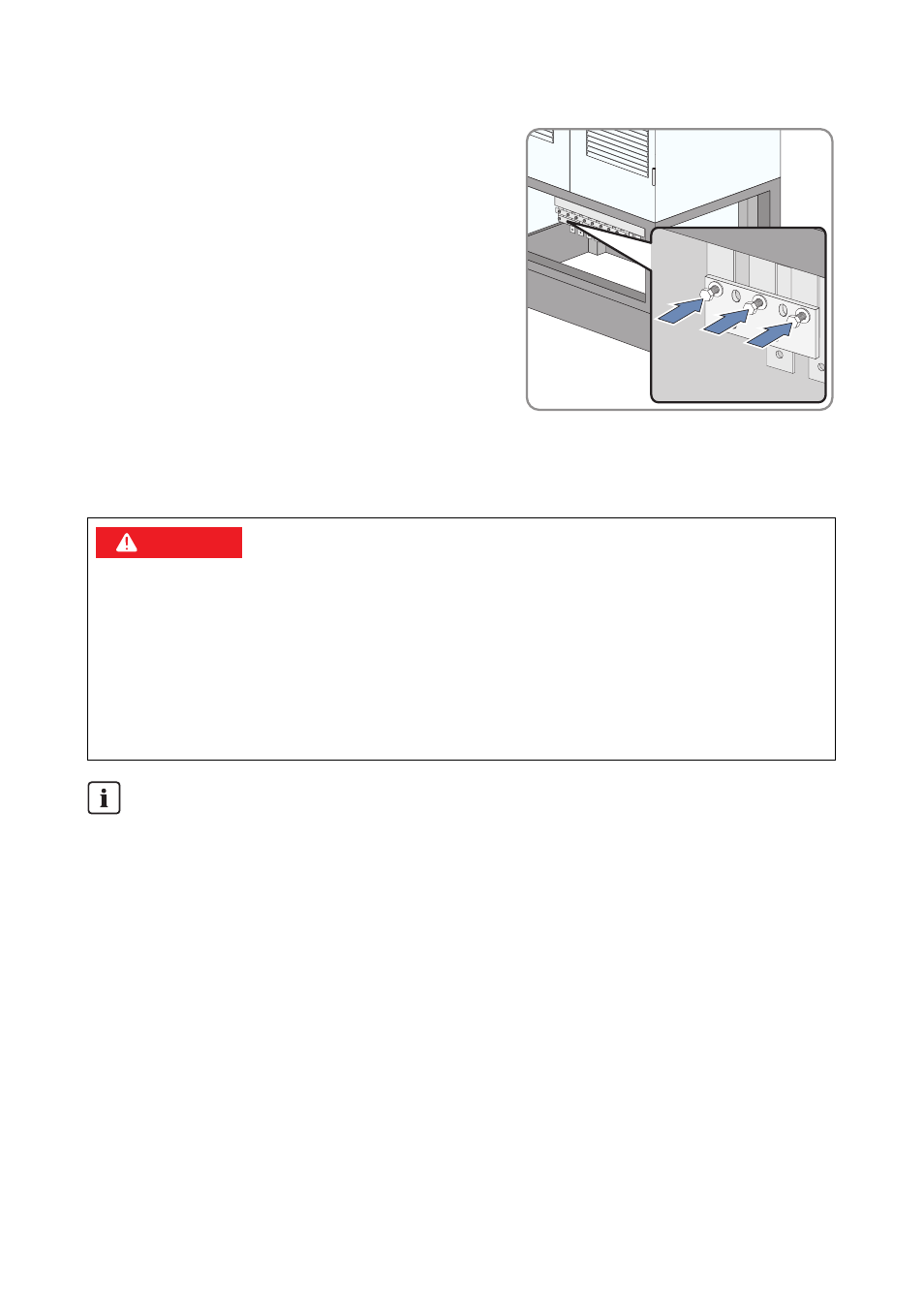

1. Sammelschiene über 3 DC‑Anschlüssen
positionieren und festschrauben.
2. Sicherungen der 3 DC-Anschlusslaschen abziehen. Dazu NH‑Sicherungsgriff verwenden.
9.6.3 DC-Kabel anschließen
1. Die DC-Kabel in den Anschluss‑Schrank einführen.
2. Die DC-Kabel abisolieren.
3. Die DC-Kabel mit Kabelschuhen versehen.
4. Die DC-Kabel gemäß Schaltplan an DC-Anschlusslaschen oder DC-Sammelschiene und den
Vorgaben aus Kapitel 9.4 anschließen.
(&'")3
Lebensgefahr durch Stromschlag. Dem Licht ausgesetzte PV‑Module stehen unter
Spannung.
• Wenn DC-Hauptverteiler vorhanden, Sicherungen in den DC-Hauptverteilern freischalten und
gegen Wiedereinschalten sichern.
• Wenn DC-Unterverteiler vorhanden, Sicherungen in den DC-Unterverteilern freischalten und
gegen Wiedereinschalten sichern.
• Alle Sicherheitshinweise des Modulherstellers einhalten.
DC-seitiges Freischalten
Die DC-Hauptverteiler und DC-Unterverteiler sollten über Leistungsschalter verfügen.
Leistungsschalter ermöglichen das problemlose DC-seitige Freischalten des Wechselrichters.
