10 Kabelanschluss im Anschluss‑Schrank SMA Solar Technology AG
48 SCxxxHE-20-IA-IDE111210 Installationsanleitung
10.4 Kabel im Anschluss‑Schrank anschließen
10.4.1 Kabel an Kundenanschlussklemmleiste anschließen

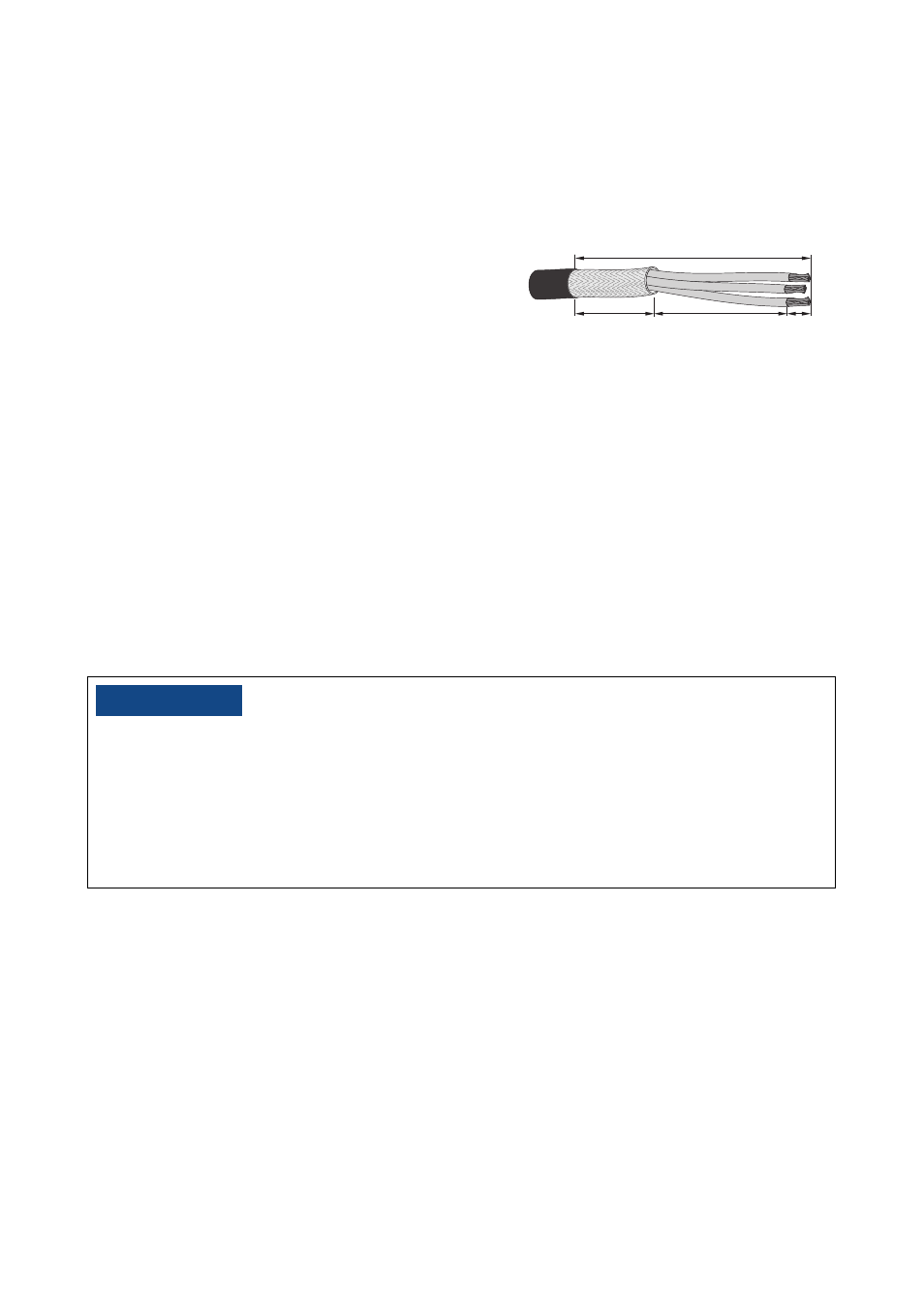

1. Das Kabel 60 mm abmanteln.
2. Adern 5 mm abisolieren.
3. Aderendhülse auf Adern aufbringen und gasdicht crimpen.
4. Das Kabel gemäß Schaltplan anschließen.
– Schraubendreher in die quadratische Öffnung der Klemme einführen und die Sperre der
Klemme durch Drücken öffnen.
– Das Kabel an die Klemmen anschließen. Dabei Aderendhülsen verwenden.
– Schraubendreher aus der Klemme ziehen.
10.4.2 Wichtige Maßnahmen bei nicht verwendeten Optionen
Nicht verwendeter Externer Schnellstopp
Nicht verwendete Fernwirkabschaltung
• Wenn Sie keine Fernwirkabschaltung verwenden, stellen Sie nach Inbetriebnahme den
Parameter "ExtStrStpEna" auf Off (siehe mitgelieferte Betriebsanleitung).
Nicht verwendeter Transformatorschutz
• Wenn Sie keinen Transformatorschutz verwenden, stellen Sie nach Inbetriebnahme den
Parameter "ExtTrfErrEna" auf Off (siehe mitgelieferte Betriebsanleitung).
"$)56/(
Beschädigung des Sunny Central durch fehlerhafte Installation des externen
Schnellstopps.
Ein fehlerhaft angeschlossener externer Schnellstopp führt zu Beschädigungen des Sunny Central
und schränkt die Funktion des Schnellstopps ein.
• Wenn kein externer Schnellstopp angeschlossen wird, müssen die Anschlüsse entsprechend
dem Schaltplan mit einer Drahtbrücke verdrahtet werden.
60 mm
15 mm 40 mm 5 mm
