SMA Solar Technology AG 10 Kabelanschluss im Anschluss‑Schrank
Installationsanleitung SCxxxHE-20-IA-IDE111210 49
10.4.3 Sunny String‑Monitor anschließen
1. Das Kabel des Sunny String‑Monitor in den Anschluss‑Schrank einführen (siehe Kapitel 10.3).
2. Das Kabel gemäß Schaltplan anschließen (siehe Kapitel 10.4.1).
3. Den Schirmbügel von der Schiene abnehmen.

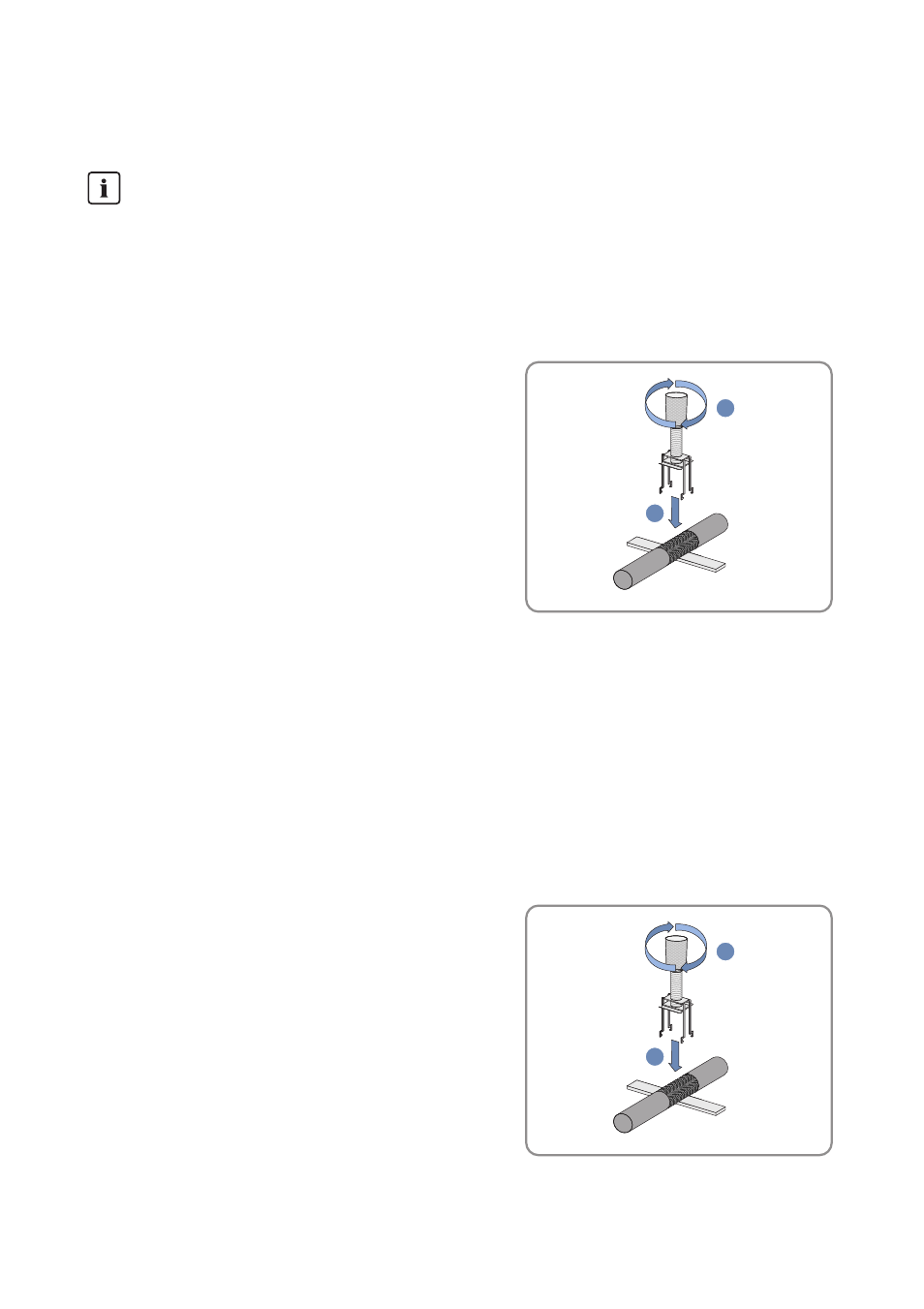

4. Den Schirmklemmbügel auf das Kabel aufsetzen,
bis er einrastet und handfest anziehen.
5. Das Kabel mit einem Kabelbinder an der Kabelabfangschiene befestigen. Damit sichern Sie das
Kabel gegen Abziehen.
10.4.4 Fernwirkabschaltung anschließen
Durch die Fernwirkabschaltung lässt sich der Wechselrichter z. B. von einer Leitwarte abschalten.
Die Funktion der Fernwirkabschaltung ist ähnlich der Stop-Funktion des Schlüsselschalters.
1. Das Kabel der Fernwirkabschaltung in den Anschluss-Schrank einführen (siehe Kapitel 10.3).
2. Das Kabel gemäß Schaltplan anschließen (siehe Kapitel 10.4.1).
3. Den Schirmbügel von der Schiene abnehmen.
4. Den Schirmklemmbügel aufsetzen, bis er einrastet,
und handfest anziehen.
5. Das Kabel mit einem Kabelbinder an der Kabelabfangschiene befestigen. Damit sichern Sie das
Kabel gegen Abziehen.
Sunny String‑Monitor
Weitere Hinweise entnehmen Sie der Technischen Beschreibung des Sunny String‑Monitor.
1
2
1
2
