SMA Solar Technology AG 9 AC‑ und DC‑Anschluss
Installationsanleitung SCxxxHE-20-IA-IDE111210 37
Erdung der PV‑Module
Abhängig von der Bestelloption können Sie positiv oder negativ geerdete PV‑Module oder
PV‑Module ohne Erdung an den Wechselrichter anschließen.
9.3 Anschlussbereich
9.3.1 DC-Sicherungen

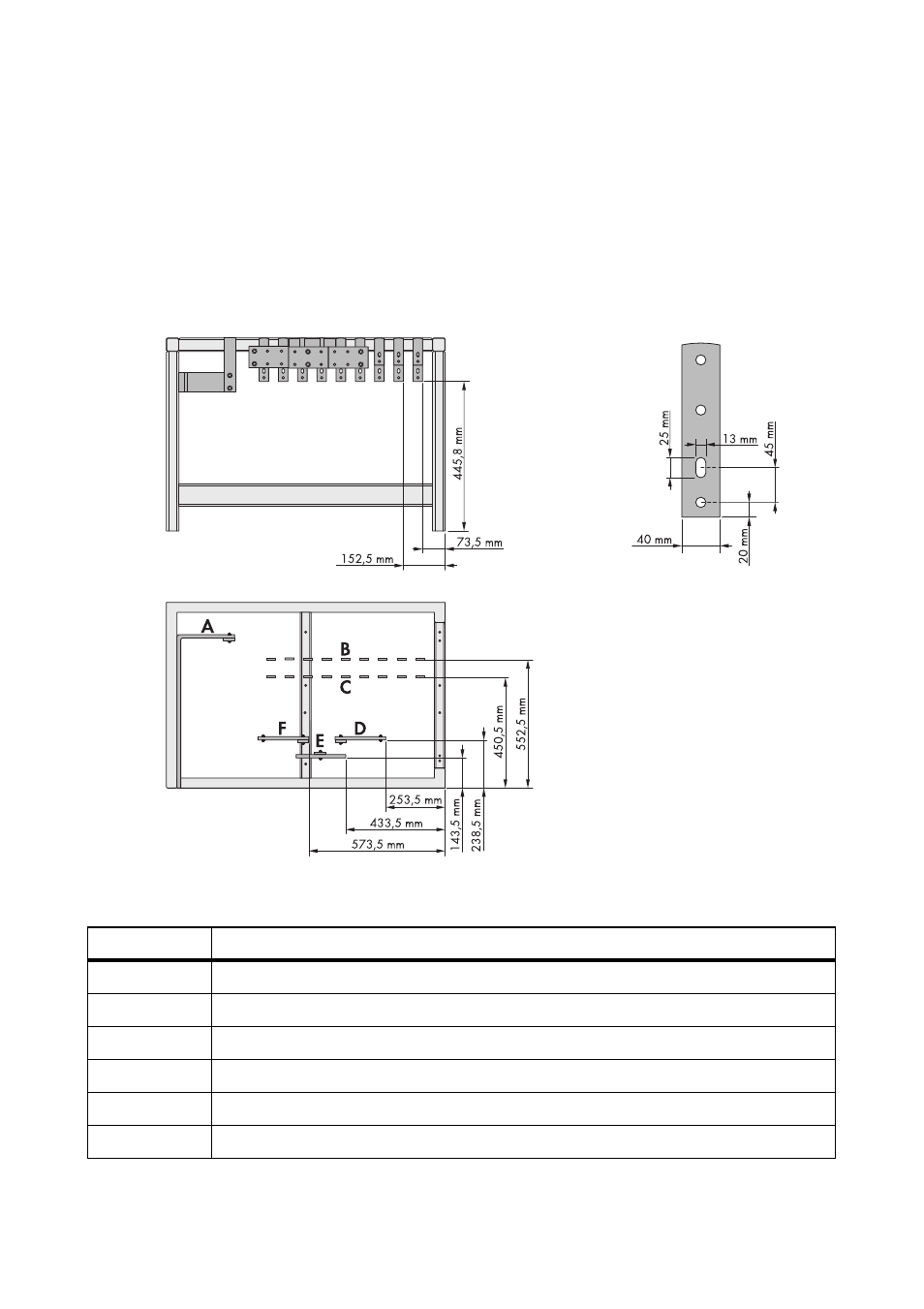

Abbildung 13: Anschlussbereiche (Beispiel)
Position Bezeichnung
A Anschlusslasche PE-Kabel
B Anschlusslaschen DC‒ Kabel
C Anschlusslaschen DC+ Kabel
D Anschlusslasche AC-Kabel - Außenleiter L
3
E Anschlusslasche AC-Kabel - Außenleiter L
2
F Anschlusslasche AC-Kabel - Außenleiter L
1
