Fronius IG-TL montieren und anschließen
Aufbau des Froni-
us IG-TL

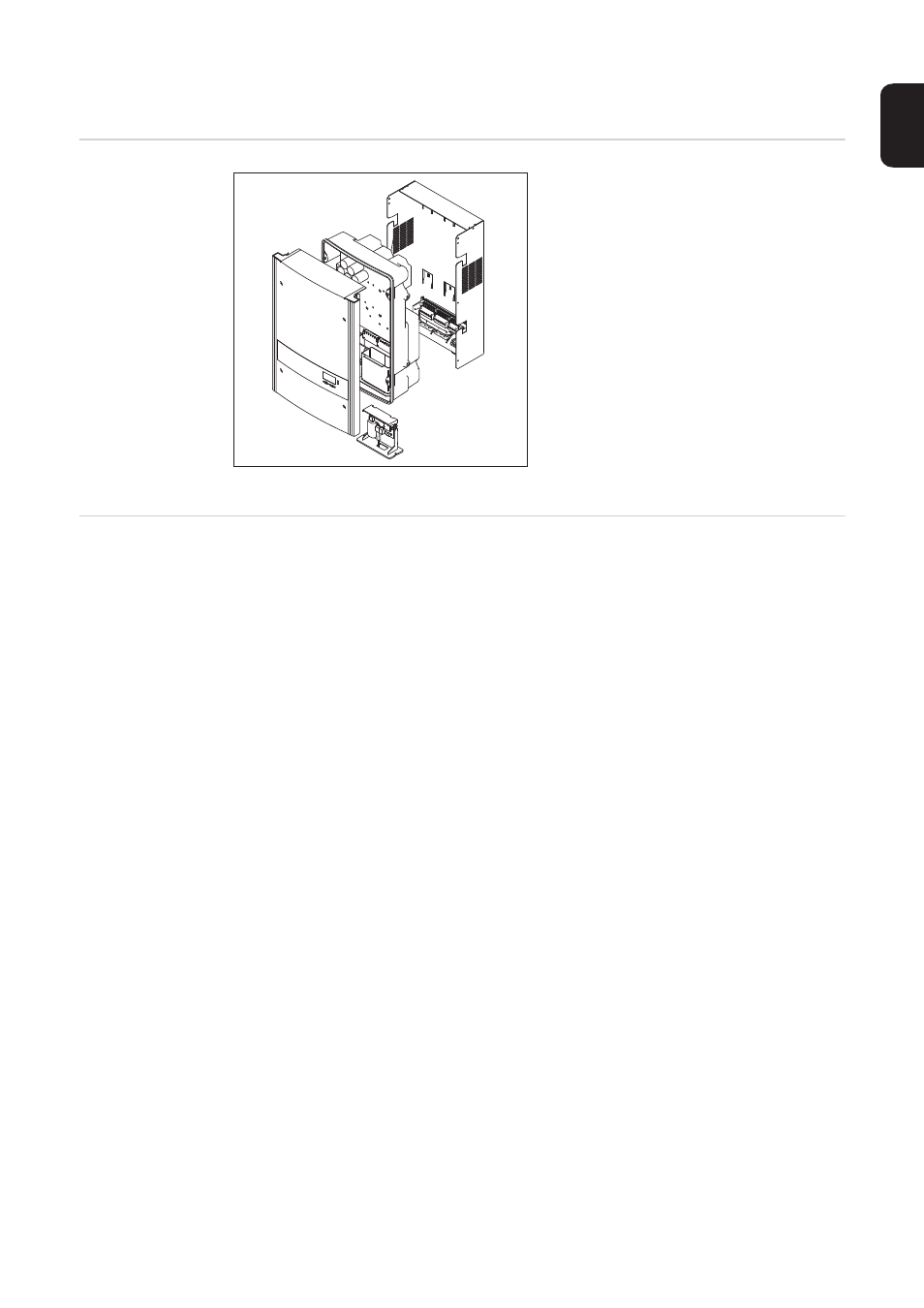

Hauptkomponenten des Fronius IG-TL
Der Wechselrichter besteht aus folgenden
Hauptkomonenten:
-
Wandhalterung mit Anschlussbereich
-
Leistungsteil mit Einschub für die Da-
tenkommunikation
-
Gehäusedeckel
Der Wechselrichter wird in montiertem Zu-
stand ausgeliefert.
Übersicht
‘Fronius IG-TL montieren und anschließen‘ umfasst folgende Abschnitte:
-
Standort-Wahl
-
Anschlussmöglichkeiten und Soll-Bruchstellen am Fronius IG-TL
-
Wandhalterung montieren
-
Fronius IG-TL Dummy mittels separatem Netzteil am öffentlichen Netz anschließen
(AC)
-
Fronius IG-TL am öffentlichen Netz anschließen (AC)
-
Solarmodul-Stränge am Fronius IG-TL anschließen (DC)
-
Strangsicherungen einsetzen
-
Kriterien zur richtigen Auswahl von Strangsicherungen
-
Leistungsteil an der Wandhalterung einhängen
