Anschlüsse für
die Datenkommu-
nikation

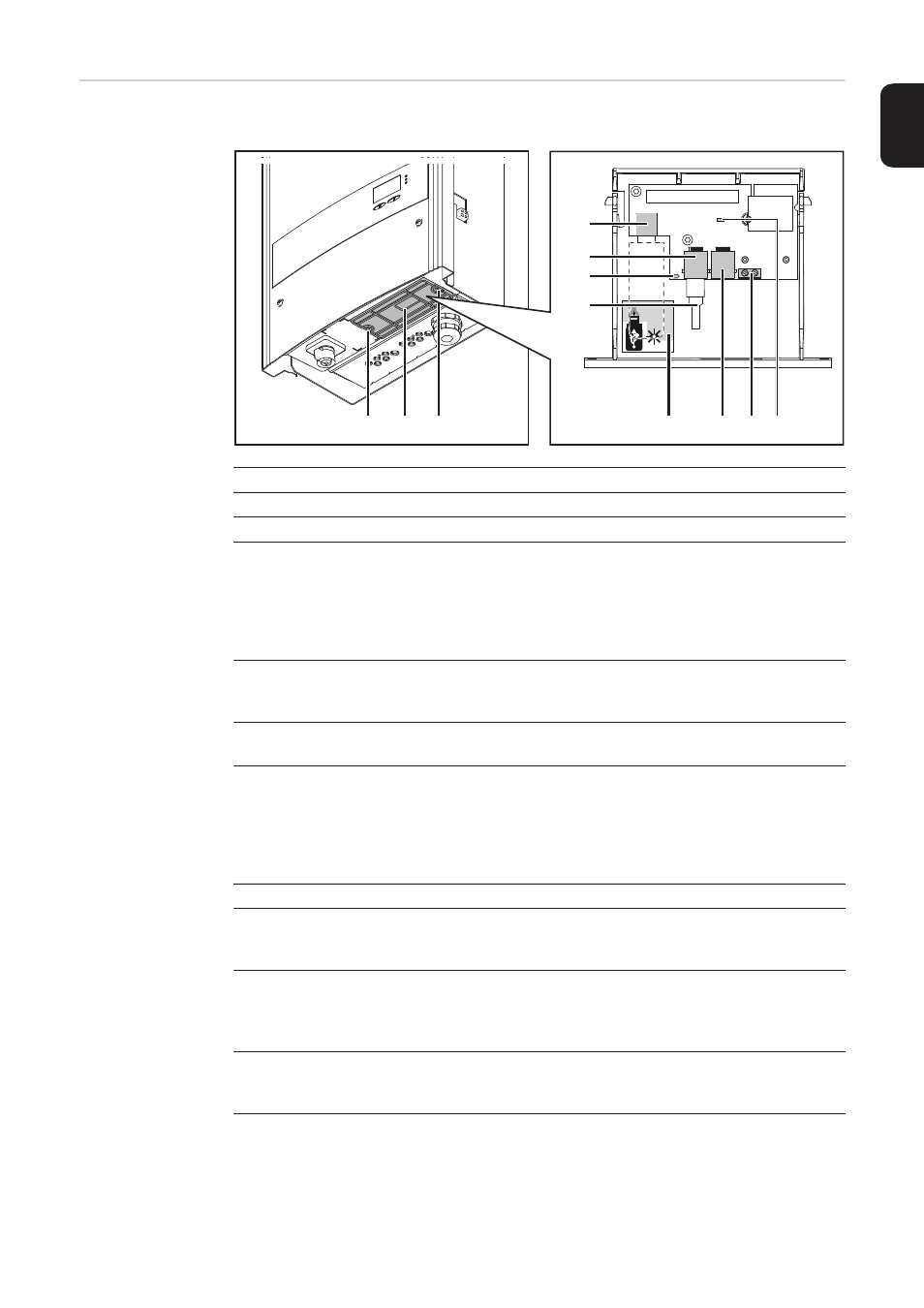

Einschub mit Anschlüssen für die Datenkommunikation:
Pos.
Beschreibung
(1)
Schraube zur Fixierung des Datenkommunikations-Einschubes
(2)
Dichtungseinsatz für Datenkommunikations-Kabel
(3)
USB A Buchse
zum Anschließen eines USB-Stick mit einer maximalen Baugröße von
l x b x h = 80 x 33 x 20 mm
Der USB-Stick kann als Datenlogger für einen Wechselrichter fungieren. Der
USB-Stick ist nicht im Lieferumfang des Wechselrichters enthalten.
(4)
Anschluss Solar Net IN
‘Fronius Solar Net’ Eingang, für die Verbindung mit anderen DATCOM-Kompo-
nenten (z.B. Wechselrichter, Sensorkarten, etc.)
(5)
LED ‘Datenübertragung’
blinkt beim Aufzeichnen von Logging-Daten
(6)
Endstecker
Bei einer Vernetzung von mehreren DATCOM-Komponenten muss an jedem
freien IN- oder OUT-Anschluss einer DATCOM-Komponente ein Endstecker
angesteckt sein.
Der Endstecker ist nicht im Lieferumfang des Wechselrichters enthalten.
(7)
Sicherheitshinweis für das Entfernen eines USB-Sticks
(8)
Anschluss Solar Net OUT
‘Fronius Solar Net’ Ausgang, für die Verbindung mit anderen DATCOM-Kom-
ponenten (z.B. Wechselrichter, Sensor Box, etc.)
(9)
12 V Ausgang (Schließerkontakt)
zum Anschließen einer feindrähtigen Leitung mit max. 1,5 mm² Querschnitt für
die Ansteuerung von handelsüblichen 12 V Meldeeinrichtungen wie Signalhu-
pen, Meldelampen oder Installationsrelais; 12 V (+ 0 V / - 2 V / 300 mA)
(10)
LED ‘Solar Net‘
zeigt den aktuellen Status des Fronius Solar Net und des 12 V Meldeausgan-
ges an
USB
OUT
Do not
disconnect
while LED is
flashing.
GND
12 V DC
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9) (10)
(8)
(1)
