31 de wandhalterung montieren - wandmontage – Fronius IG TL 3.0 Benutzerhandbuch
Seite 33
31
DE

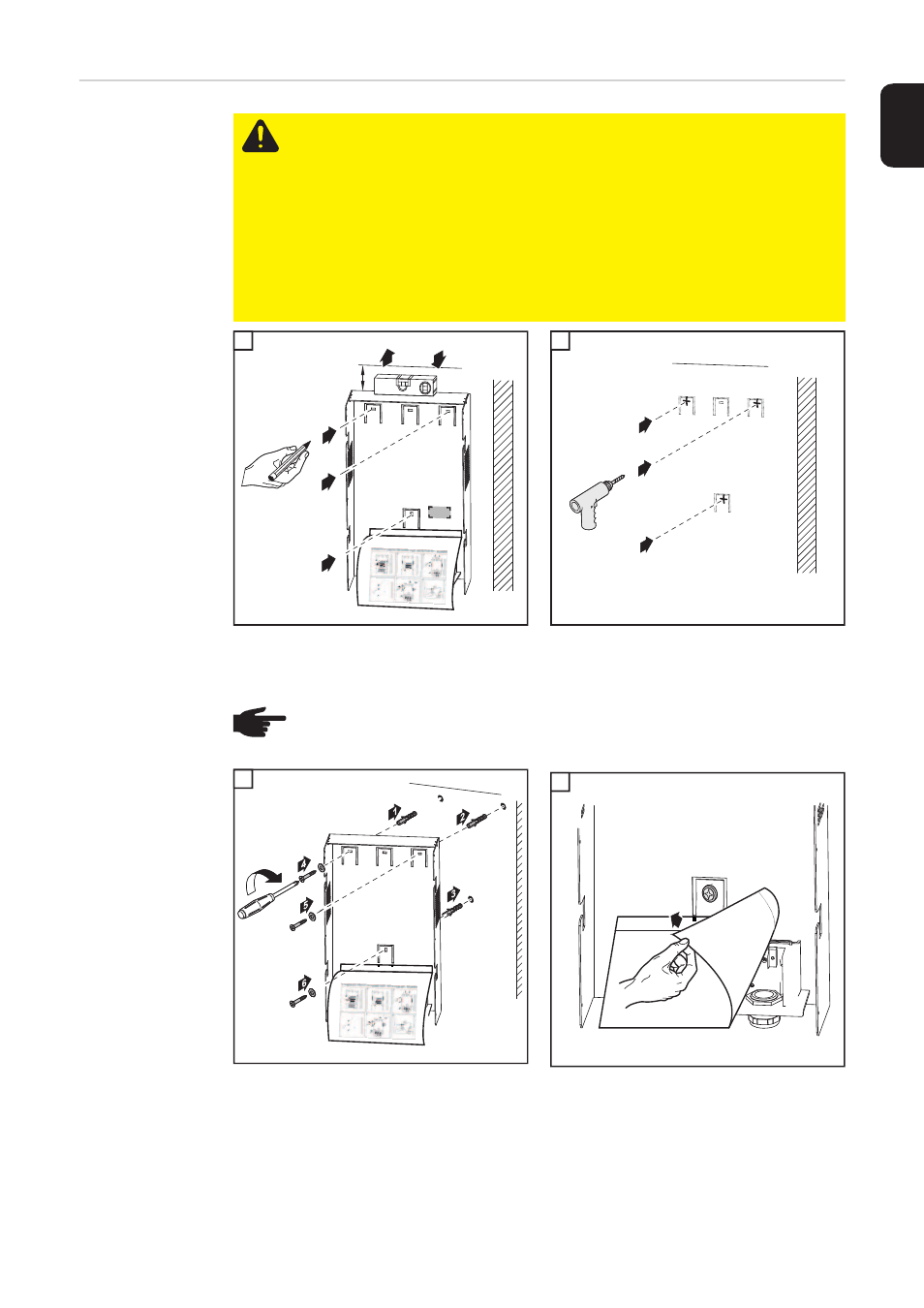

Wandhalterung
montieren -
Wandmontage
1
2
1
2
VORSICHT! Beschädigungsgefahr des Wechselrichters durch Verschmutzung
oder Wasser an den Anschlussklemmen und Kontakten des Anschlussbereiches
-
Beim Bohren darauf achten, dass Anschlussklemmen und Kontakte am An-
schlussbereich nicht verschmutzt oder nass werden. Staubschutz in Position
belassen.
-
Die Wandhalterung ohne Leistungsteil entspricht nicht der Schutzart des
ganzen Wechselrichters und darf daher nicht ohne Leistungsteil montiert
werden.
Wandhalterung bei der Montage vor Verschmutzung und Feuchtigkeit schüt-
zen.
min. 50 mm
min. 2 in.
1
1
2
3
4
(*)
1
1
2
3
2
WICHTIG! Die Wandhalterung so montieren, dass sich die Display-Markierung (*) an der
Wandhalterung auf Augenhöhe befindet.
HINWEIS! Bei der Montage der Wandhalterung an der Wand darauf achten, dass
die Wandhalterung nicht verzogen oder deformiert wird.
3
3
4
1
2
4
1
4
