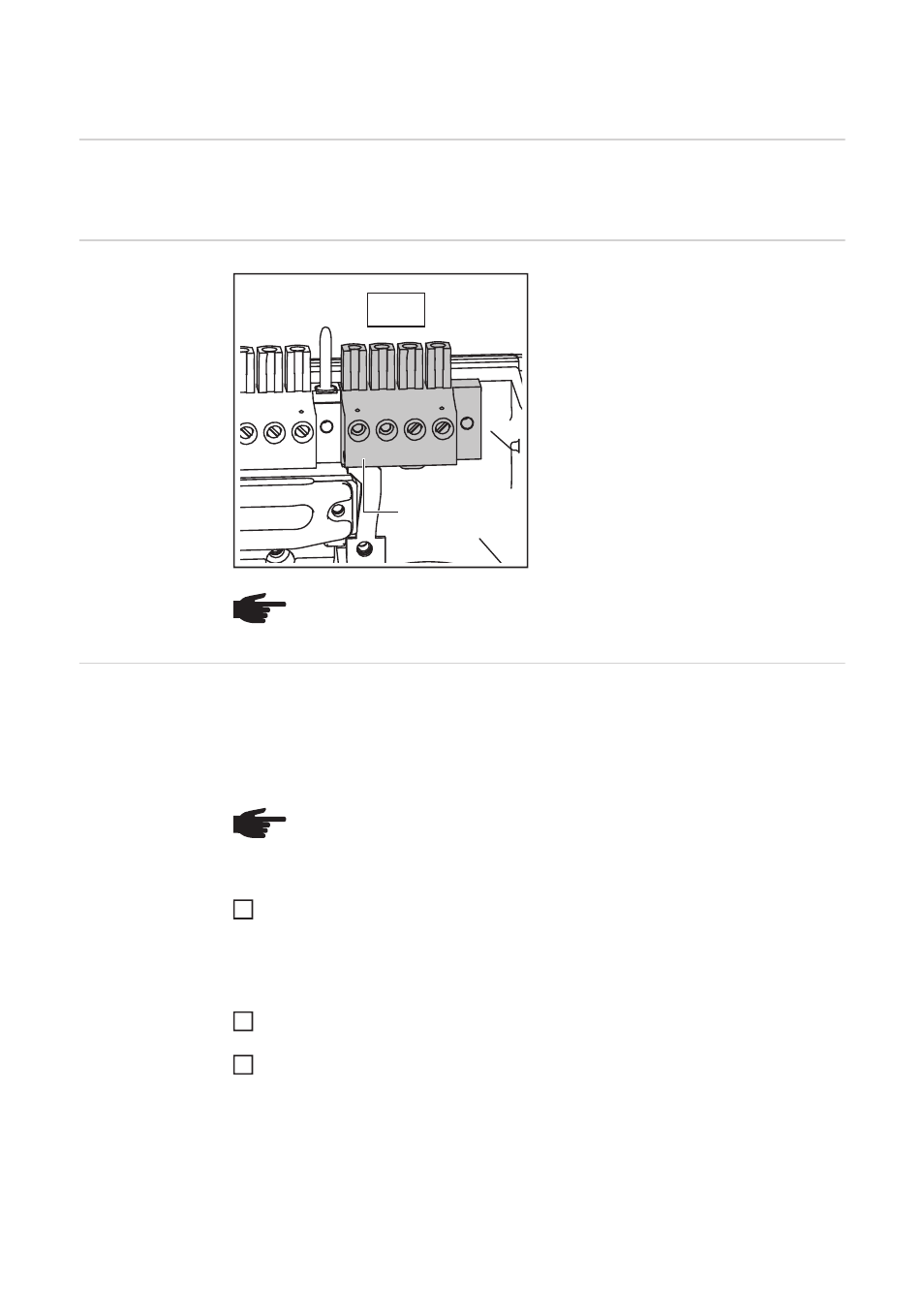

Fronius IG-TL am öffentlichen Netz anschließen (AC)
Netzüberwa-
chung
AC Anschluss-
klemmen
Legende:
L
Phasenleiter
N
Neutralleiter
PE
Schutzleiter / Erdung
PE(a) Anschlussmöglichkeit für zusätzli-
che Erdung
max. Kabelquerschnitt pro Leiterkabel:
16 mm²
min. Kabelquerschnitt pro Leiterkabel:
entsprechend dem AC-seitig abgesicherten
Wert aber mindestens 2,5 mm²
Anschluss von
Aluminiumkabeln
Die AC-seitigen Anschlussklemmen sind zum Anschluss von eindrähtigen runden Alumi-
niumkabeln geeignet. Auf Grund der nicht leitenden Oxidschicht von Aluminium müssen
beim Anschließen von Aluminiumkabeln folgende Punkte berücksichtigt werden:
-
reduzierte Bemessungsströme für Aluminiumkabel
-
die nachfolgend angeführten Anschlussbedingungen
Anschlussbedingungen:
Das abisolierte Kabelende sorgfältig durch Schaben von der Oxidschicht säubern,
z.B. mit Hilfe eines Messers
WICHTIG! Keine Bürsten, Feilen oder Schmirgelpapier verwenden; Aluminiumpartikel
bleiben hängen und können auf andere Leiter übertragen werden.
Nach Entfernen der Oxidschicht das Kabelende mit neutralem Fett einreiben, z.B. mit
säure- und alkalifreier Vaseline
Kabelende unmittelbar in der Klemme anschließen
Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder
anzuschließen ist.
WICHTIG! Für eine optimale Funktion der Netzüberwachung muss der Widerstand in den
Zuleitungen zu den AC-seitigen Anschlussklemmen so gering wie möglich sein.
AC
PE N
L
PE
PE(a)
HINWEIS! Die Kabel Phase (L), Neutralleiter (N) und Schutzleiter (PE) richtig an-
schließen!
HINWEIS! Beim Auslegen von Kabelquerschnitten lokale Bestimmungen berück-
sichtigen.
