29
DE
Soll-Bruchstellen
am Fronius IG-TL Am Anschlussbereich sind mehrere Soll-Bruchstellen verschiedener Größe angebracht.
Nach dem Ausbrechen dienen die entstandenen Ausnehmungen als Eingänge von DC
Kabeln.

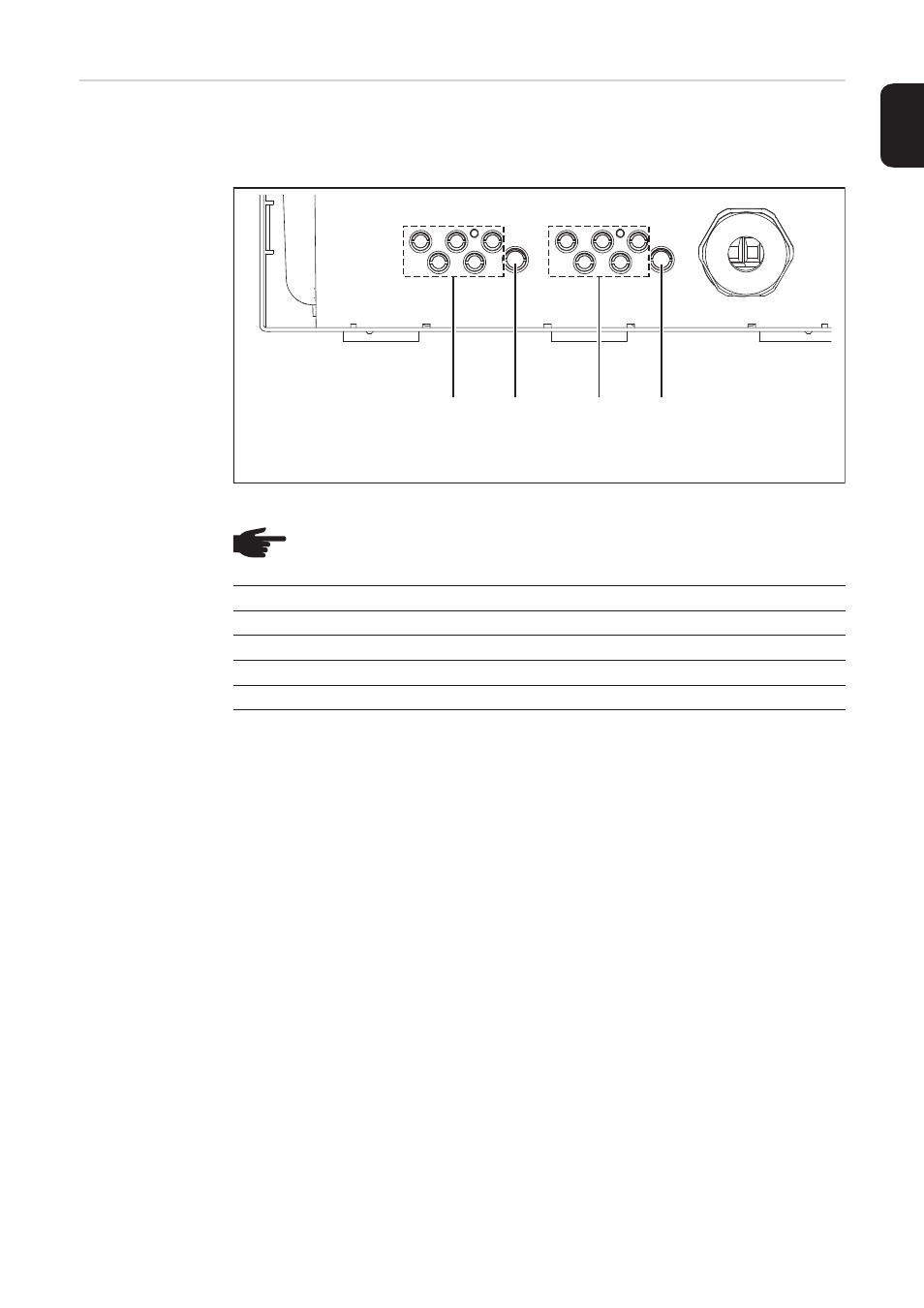

Soll-Bruchstellen an der Wandhalterung des Fronius IG TL 5.0
HINWEIS! Nur so viele Soll-Bruchstellen ausbrechen, wie Kabel vorhanden sind
(z.B. für 3 Solarmodul-Stränge 6 Ausnehmungen ausbrechen).
Pos. Beschreibung
(1) 5 Eingänge für DC+ Kabel, Kabeldurchmesser min. 4 - max. 9 mm
(2) 1 Eingang für DC+ Kabel, Kabeldurchmesser min. 4 - max. 11 mm
(3) 5 Eingänge für DC- Kabel, Kabeldurchmesser min. 4 - max. 9 mm
(4) 1 Eingang für DC- Kabel, Kabeldurchmesser min. 4 - max. 11 mm
(1) (2) (3) (4)
