String Control
Zur Überwachung der eingehenden Solarmodul-Stränge
Funktionsprinzip:
-
Die eingehenden Solarmodul-Stränge werden auf 2 Messkanäle zusammengeführt.
-
Die 2 Messkanäle erfassen über den ganzen Einspeisetag den Gesamtstrom der je-
weils angeschlossenen Solarmodul-Stränge.
-
Für einen effektiven Vergleich der beiden Messkanal-Werte wird der durchschnittliche
Solarmodul-Strangstrom herangezogen.
-
Der durchschnittliche Solarmodul-Strangstrom ergibt sich aus dem Kanal-Messwert
dividiert durch die Anzahl der pro Kanal angeschlossenen Solarmodul-Stränge.
-
Die Differenz der beiden Durchschnittswerte wird ausgerechnet und in % angegeben,
wobei jeweils der kleinere Durschnittswert vom größeren Durchschnittswert abgezo-
gen wird.
-
Am Display wird eine Warnung ausgegeben, wenn
WICHTIG! Für eine einwandfreie Funktion der Solarmodul-Strangüberwachung muss die
Uhrzeit korrekt eingestellt sein.
Status
Istwert-Anzeige des durchschnittlichen Solarmodul-Strangstroms von Messkanal 1, Mess-
kanal 2 und der aktuellen Abweichung zueinander.
a)
die Differenz der beiden Durchschnittswerte größer als die festgelegte maxi-
male Abweichung ist
und
b)
der für den durchschnittlichen Solarmodul-Strangstrom eines Messkanals
festgelegte Schwellwert überschritten wird.
Einstellbereich
Anzeige: Status / Einst. Kanal EINS / Einst. Kanal ZWEI / max.
Abweichung / Schwellwert

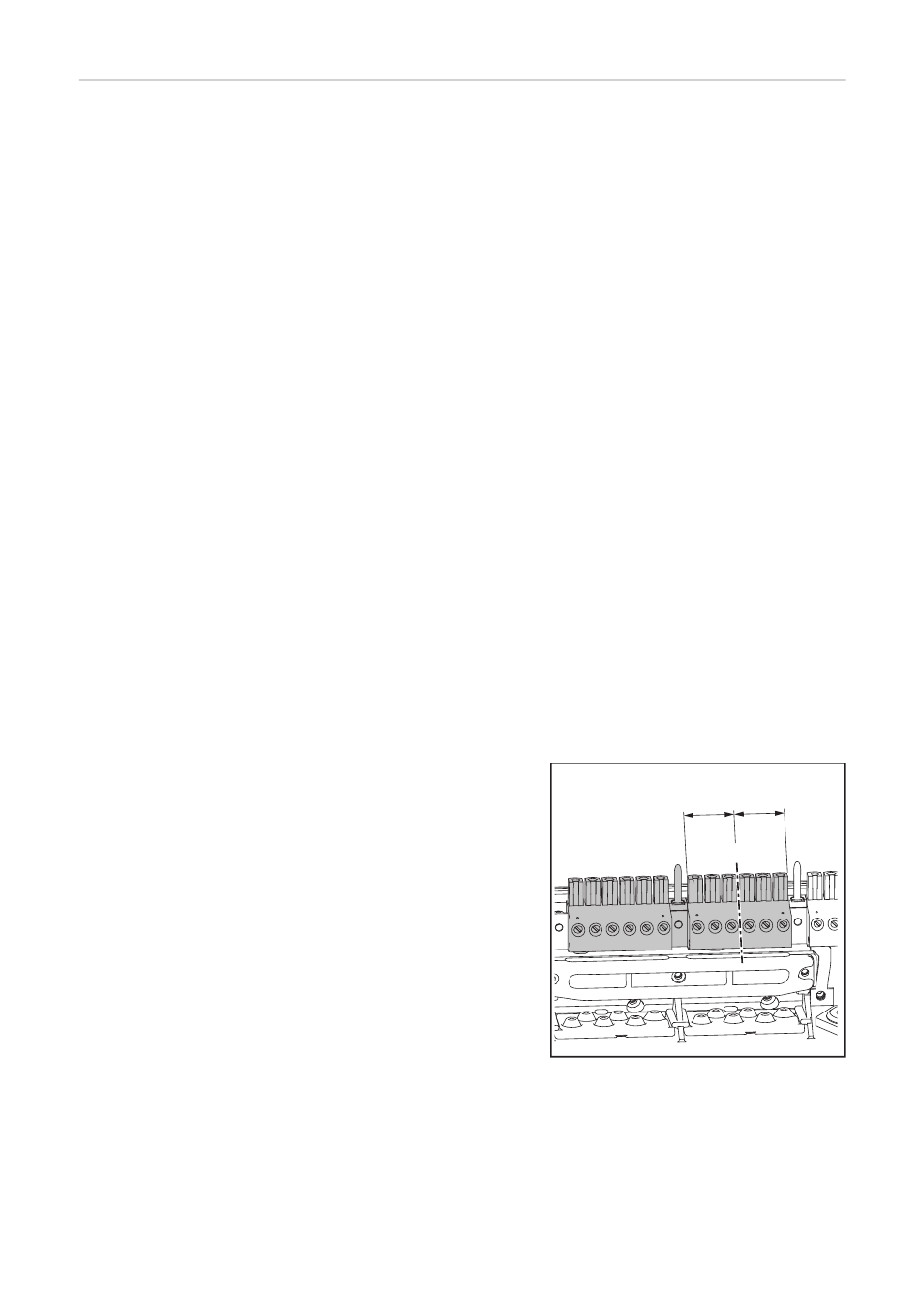

Einst. Kanal EINS
zum Einstellen der Anzahl an Messkanal
1 (MC1) angeschlossenen Solarmodul-
Stränge;Messkanal 1 = DC- Anschluss-
klemmen 1 - 3
Einst. Kanal ZWEI
zum Einstellen der Anzahl an Messkanal
2 (MC2) angeschlossenen Solarmodul-
Stränge;Messkanal 2 = DC- Anschluss-
klemmen 4 - 6
Einheit -
Einstellbereich
0 - 99; 0 = keine Überwachung des Messkanals
Werkseinstellung
0
DC+
DC-
1 2 3 4 5 6
MC1 MC2
