Fronius IG TL 3.0 Benutzerhandbuch
Seite 52
50
Beschreibung der
LED ‘Solar Net‘
Die LED ‘Solar Net‘ leuchtet:
Stromversorgung für die Datenkommunikation innerhalb des Fronius Solar Net und 12 V
Meldeausgang sind in Ordnung
Die LED ‘Solar Net‘ blinkt kontinuierlich 3x pro Sekunde:
Überstrom oder Kurzschluss am 12 V Meldeausgang (z.B. angeschlossener Verbraucher
ist zu groß oder fehlerhaft), Datenkommunikation im Fronius Solar Net ist in Ordnung
Die LED ‘Solar Net‘ ist aus:
Fehler bei der Datenkommunikation im Fronius Solar Net; der 12 V Meldeausgang ist de-
aktiviert
-
Überstrom (Stromfluss > 3 A, z.B. auf Grund eines Kurzschlusses im Fronius Solar
Net)
-
Unterspannung (kein Kurzschluss, Spannung im Fronius Solar Net < 6,5 V, z.B. wenn
zu viele DATCOM-Komponenten im Fronius Solar Net sind und die elektrische Ver-
sorgung nicht ausreicht)
In diesem Fall ist eine externe Energieversorgung der DATCOM-Komponenten mit-
tels externem Netzteil an einer der DATCOM-Komponenten erforderlich.
Zum Erkennen einer vorliegenden Unterspannung gegebenenfalls andere DATCOM-
Komponenten überprüfen.
Die LED ‘Solar Net‘ blinkt alle 5 Sekunden kurz auf:
Nach einer Abschaltung auf Grund Überstrom oder Unterspannung versucht der Wechsel-
richter alle 5 Sekunden die Energieversorgung im Fronius Solar Net wieder herzustellen,
solange der Fehler anliegt.
Ist der Fehler behoben, wird das Fronius Solar Net innerhalb von 5 Sekunden wieder mit
Strom versorgt und 1 Sekunde später der 12 V Meldeausgang.
Während dieser Sekunde blinkt die LED ‘Solar Net‘ 3 x pro Sekunde. Sofern danach am
Meldeausgang kein Fehler anliegt, leuchtet die LED ‘Solar Net‘ wieder.

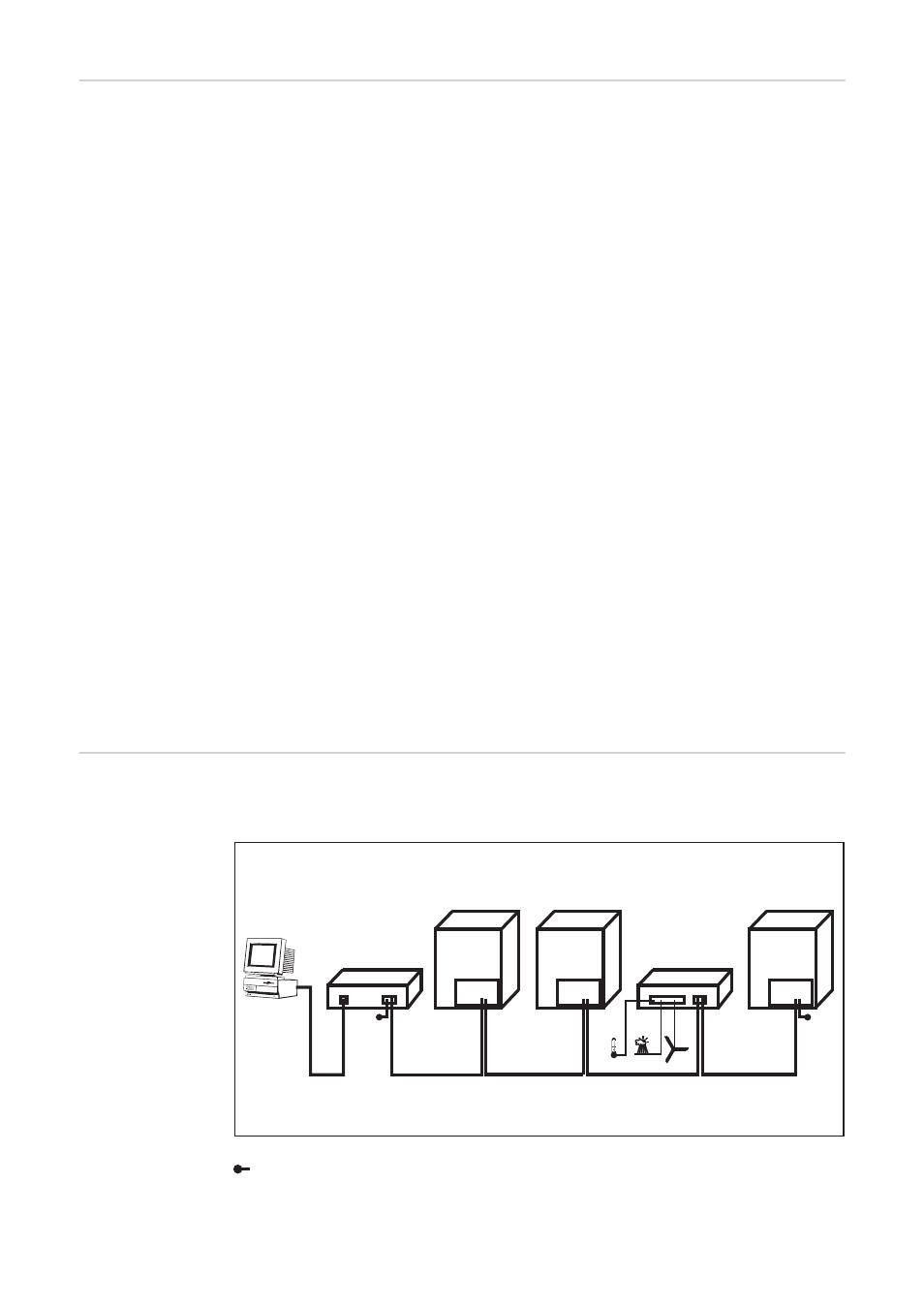

Beispiel
Aufzeichnung und Archivierung der Wechselrichter- und Sensordaten mittels Fronius Da-
talogger Box und Fronius Sensor Box:
= Endstecker
1
2
3
Fronius
IG-TL
Fronius
IG-TL
Fronius
IG-TL
IN OUT
Sensor Box
IN
OUT
Datalogger Box
IN
OUT
°C
W/m²
m/s
IN OUT
IN OUT
