Fronius IG TL 3.0 Benutzerhandbuch
Seite 41
39
DE
Verpolung der
Solarmodul-
Stränge
Der Wechselrichter ist im Leistungsteil serienmäßig mit 6 Metallbolzen in Sicherungshal-
tern ausgestattet. Durch diese Metallbolzen ist der Wechselrichter absolut verpolsicher.
Eine eventuelle Verpolung der Solarmodul-Stränge richtet keinerlei Schäden am Wechsel-
richter an.
Werden anstelle der Metallbolzen Strangsicherungen verwendet, kann bereits eine Verpo-
lung eines einzelnen Solarmodul-Stranges zur Beschädigung des Wechselrichters und in
Folge zum Brand des Wechselrichters führen.
Hinweise zu ei-
nem Dummy-Ge-
rät
Ein entsprechend am Geräte-Leistungsschild gekennzeichnetes Dummy-Gerät ist nicht für
den betriebsmäßigen Anschluss an eine Photovoltaikanlage geeignet und darf ausschließ-
lich zu Vorführzwecken in Betrieb genommen werden.
WICHTIG! Bei einem Dummy-Gerät keinesfalls spannungsführende DC-Kabel an den DC
Anschlüssen anschließen.
Das Anschließen von spannungslosen Kabeln oder Kabelstücken zu Vorführungszwecken
ist zulässig.

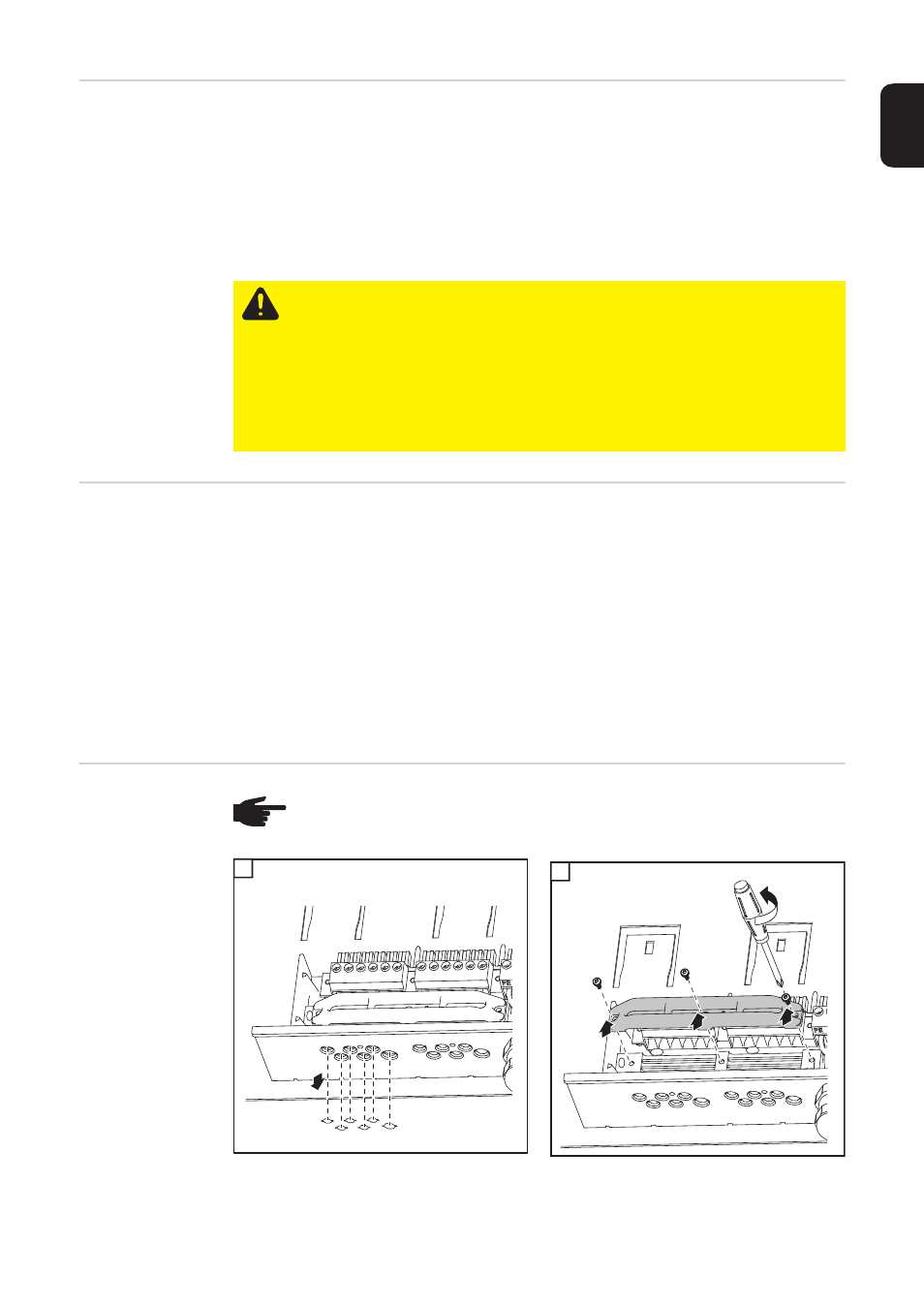

Der nachfolgende Abschnitt „Solarmodul-Stränge am Fronius IG-TL anschließen (DC)“ gilt
ausschließlich für Wechselrichter-Echtgeräte.
Solarmodulsträn-
ge am Fronius IG-
TL anschließen
(DC)
1
2
VORSICHT! Beschädigungsgefahr und in Folge Brandgefahr des Wechselrich-
ters durch verpolte Solarmodul-Stränge bei Verwendung von Strangsicherungen.
Eine Verpolung von Solarmodul-Strängen kann zu einer nicht zulässigen Über-
lastung einer eingesetzten Strangsicherung führen. Dadurch kann sich ein star-
ker Lichtbogen bilden, der zum Brand des Wechselrichters führen kann.
Bei Verwendung von Strangsicherungen vor Anschluss der einzelnen Solarmo-
dul-Stränge stets auf die richtige Polarität achten!
HINWEIS! Nur so viele Soll-Bruchstellen ausbrechen, wie Kabel vorhanden sind
(z.B. für 3 DC Kabel jeweils 3 Ausnehmungen ausbrechen).
1
1
1
2
4
3
2
