Fronius IG TL 3.0 Benutzerhandbuch
Seite 37
35
DE
Kabelquerschnitt
des AC-Kabels
Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierungsstück:
Kabeldurchmesser 7 - 15 mm
Bei metrischen Verschraubung M32 (Reduzierungsstück entfernt):
Kabeldurchmesser 11 - 21 mm
(bei einem Kabeldurchmesser von 11 mm verringert sich die Zugentlastungs-Kraft von 100
N auf max. 80 N)
Bei metrischer Verschraubung M40 (Option):
Kabeldurchmesser 19 - 28 mm
Bei kleineren Kabeldurchmessern gegebenenfalls Reduzierungsstücke verwenden.

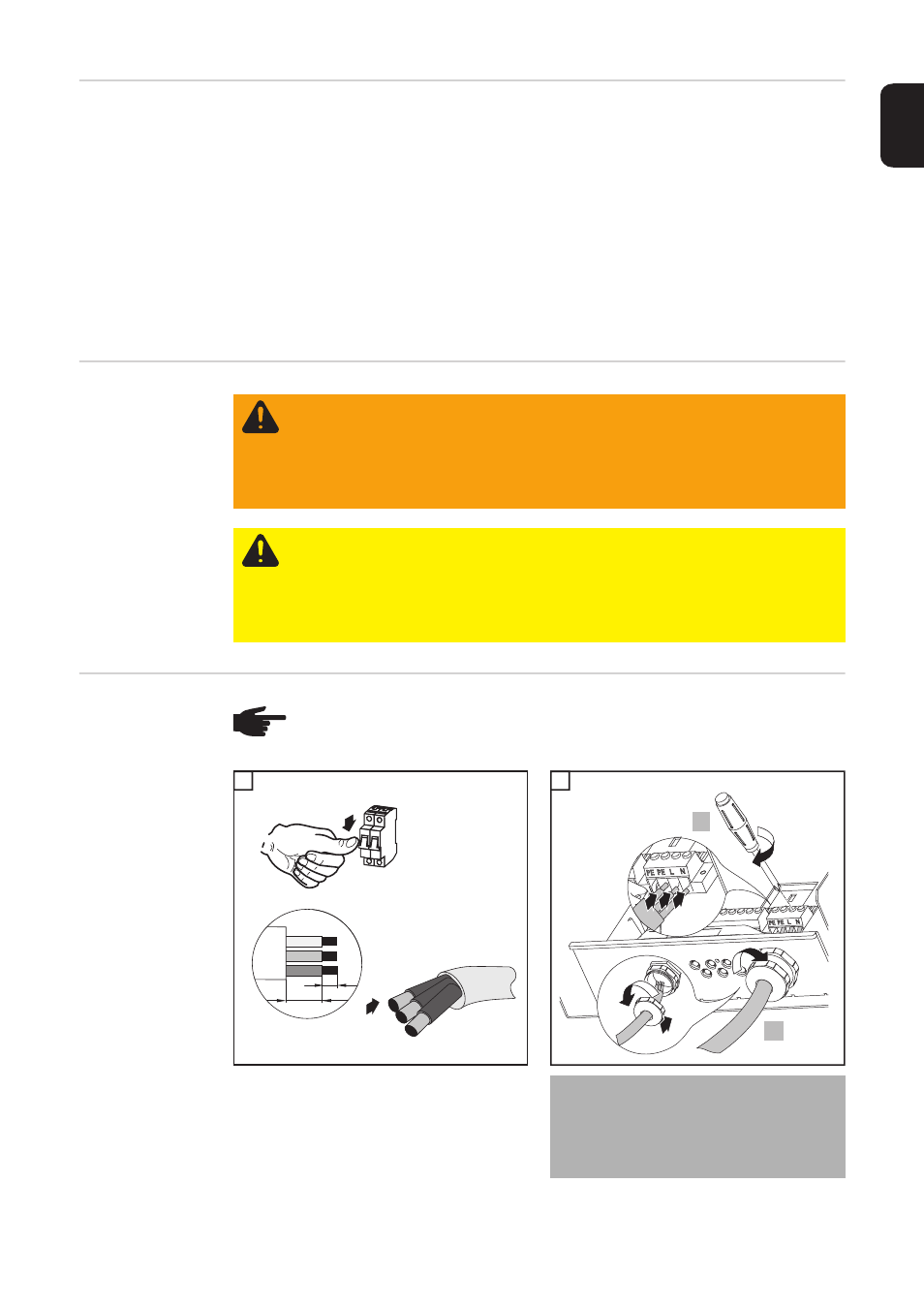

Sicherheit
Fronius IG-TL am
öffentlichen Netz
anschließen (AC)
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspan-
nung und DC-Spannung von den Solarmodulen.
-
Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor
dem Wechselrichter spannungsfrei sind.
-
Der fixe Anschluss an das öffentliche Stromnetz darf nur von einem konzes-
sionierten Elektroinstallateur hergestellt werden.
VORSICHT! Beschädigungsgefahr des Wechselrichters durch nicht ordnungsge-
mäß angezogene Anschlussklemmen. Nicht ordnungsgemäß angezogene An-
schlussklemmen können thermische Schäden am Wechselrichter verursachen
und in Folge zu Bränden führen. Beim Anschließen von AC- und DC-Kabeln da-
rauf achten, dass alle Anschlussklemmen mit dem angegebenen Drehmoment
fest angezogen sind.
HINWEIS! Feindrähtige Kabel bis Leiterklasse 5 können ohne Ader-Endhülsen
an den AC-seitigen Anschlussklemmen angeschlossen werden.
1
1
*
Anzugsmoment:
min. 1,5 Nm
max. 1,7 Nm
**
Anzugsmoment: 7,5 Nm
1
60-80 mm
12 mm
AC
OFF
1
3
5
4
2
1
7
6
3x
*
**
2
