Bilderklärung:
Daten-Netzwerk mit 3 Wechselrichtern, einer Datalogger Box und einer Sensor Box
Die externe Kommunikation (Solar Net) erfolgt am Wechselrichter über den Einschub für
die Datenkommunikation. Der Einschub für die Datenkommunikation besitzt zwei RS 422
Schnittstellen als Ein- und Ausgang.
Die Verbindung erfolgt mittels RJ45-Steckern.
Maximaler Aus-
gangsstrom für
Datenkommuni-
kation und 12 V
Meldeausgang Der maximale Gesamt-Ausgangsstrom für Datenkommunikation und 12 V Meldeausgang
beträgt 500 mA, der sich wie folgt aufteilen kann:
Nähere Informationen zu DATCOM-Komponenten entnehmen Sie der Bedienungsanlei-
tung „DATCOM Detail“.

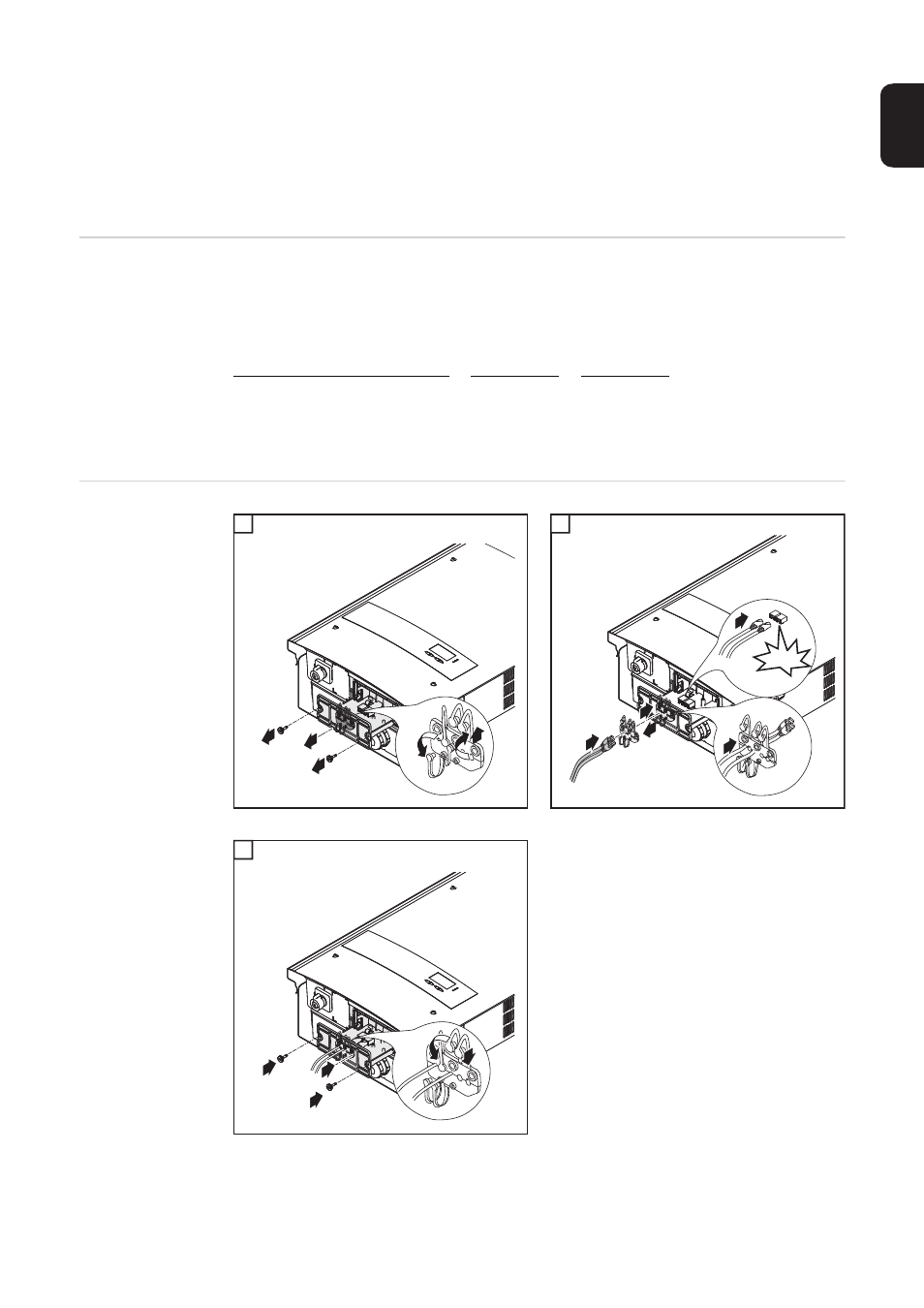

Datenkommuni-
kations-Kabel am
Wechselrichter
anschließen 1 2
Datenkommunikation 200 mA 500 mA
12 V Meldeausgang + 300 mA + 0 mA
Gesamt 500 mA 500 mA
1
1
2
3
5x
1
1
3
2
2
"click"
4
2
1 WICHTIG! Bei einer Vernetzung von meh-
reren DATCOM-Komponenten muss an
jedem freien IN- oder OUT-Anschluss ei-
ner DATCOM-Komponente ein Endste-
cker angesteckt sein.
WICHTIG! Nicht benötigte Öffnungen am
Dichtungsseinsatz mit den entsprechen-
den Blindstopfen verschließen.
3
3
1
2
3
