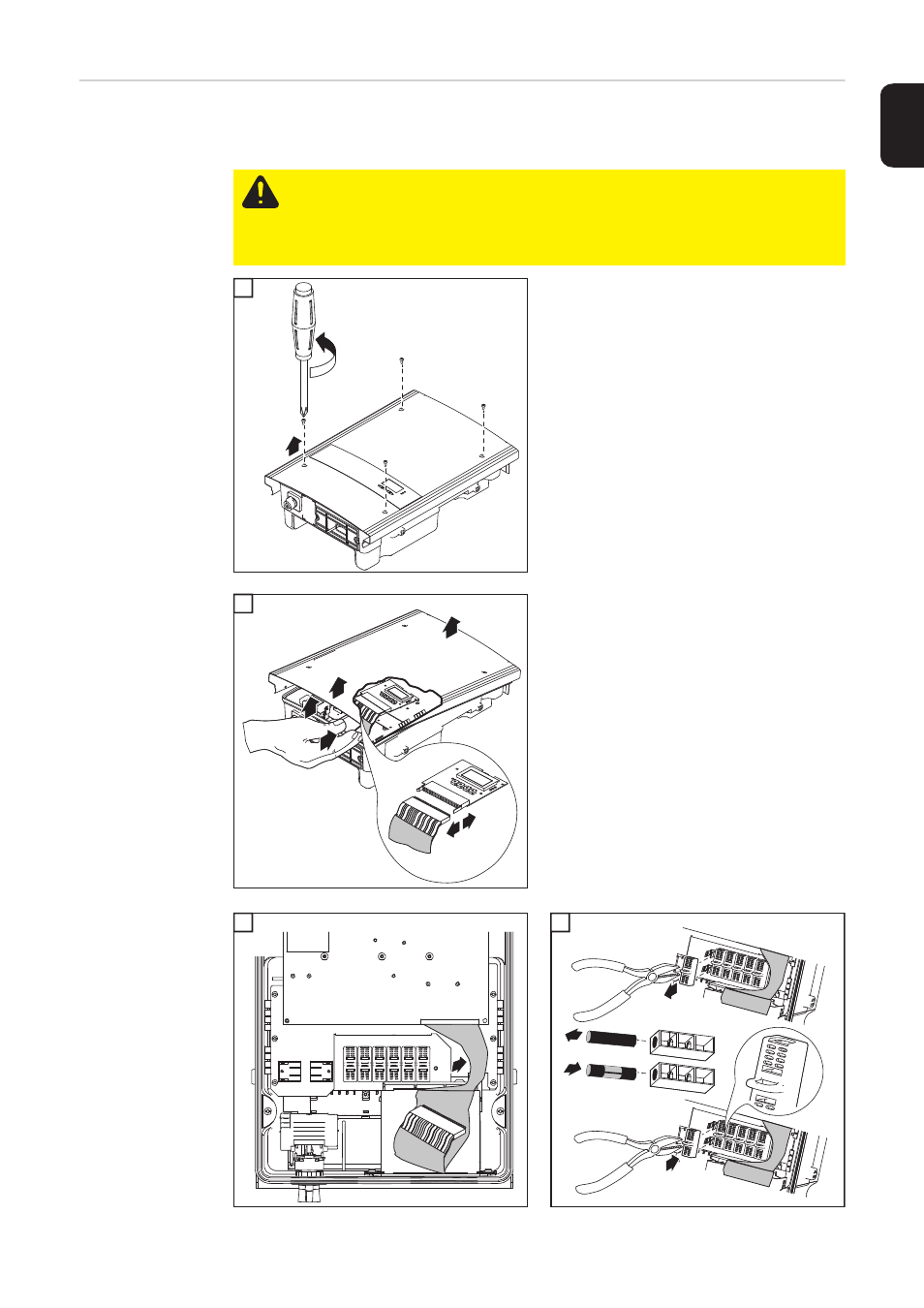

Fronius IG TL 3.0 - Handbuch (Seite 45)

43
DE
Strangsicherun-
gen in den Froni-
us IG-TL
einsetzen
1
2 - Gehäusedeckel an der Unterseite des
Leistungsteils vorsichtig anheben
- in die Öffnung hineingreifen
- Flachband-Kabel vom Display-Print
abstecken
3 4
WICHTIG! Beim nachträglichen Einsetzen von Strangsicherungen Sicherheitshinweise
beachten!
VORSICHT! Gefahr von Sachschäden durch das Eindringen von Wasser auf
Grund unzureichender Schraubenverbindung. Die Gehäusedeckel-Schrauben
tragen zur Abdichtung des Leistungsteils bei und dürfen keinesfalls durch andere
Schrauben ersetzt werden.
