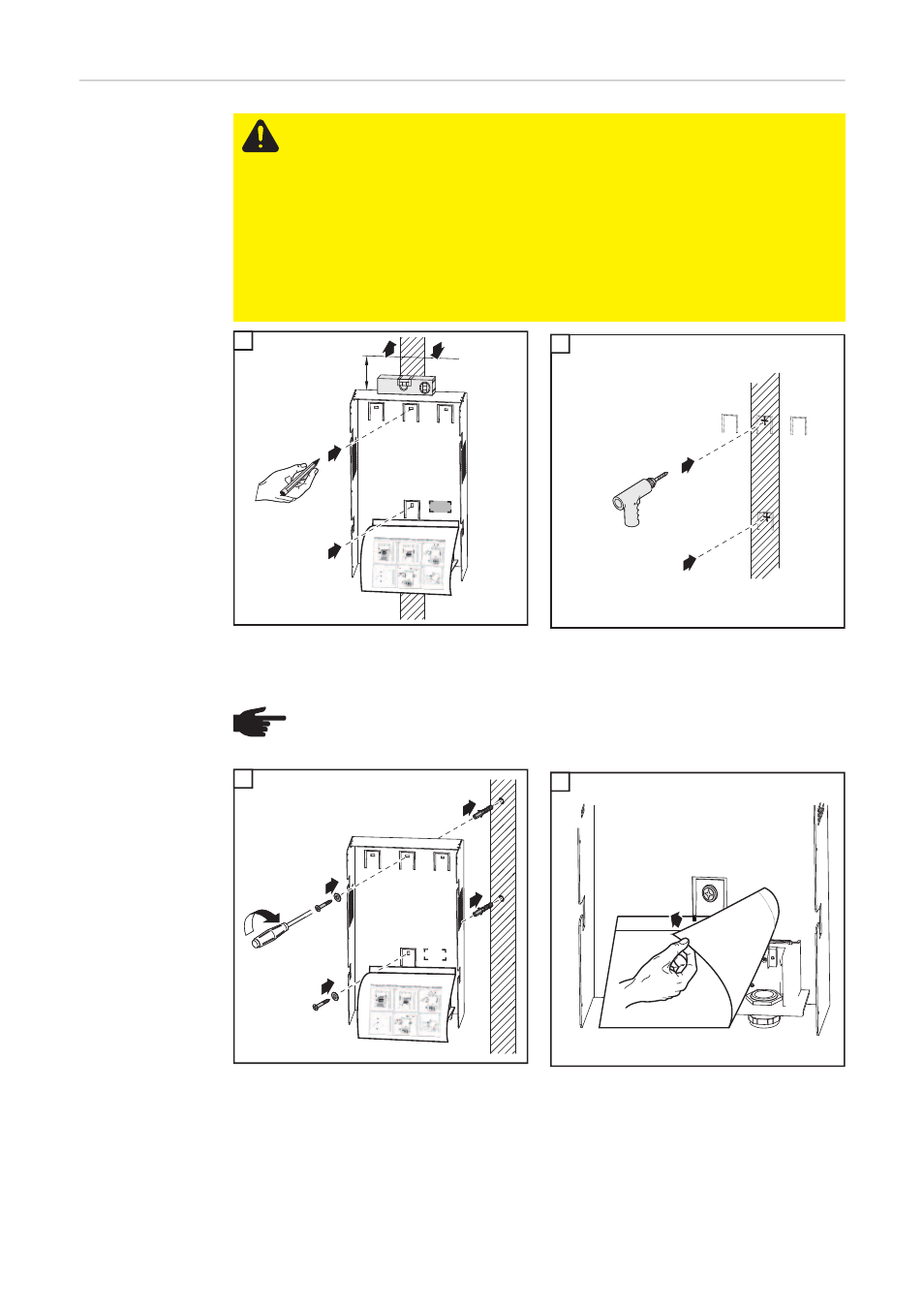

Wandhalterung
montieren - Säu-
lenmontage
1
2
1
2
VORSICHT! Beschädigungsgefahr des Wechselrichters durch Verschmutzung
oder Wasser an den Anschlussklemmen und Kontakten des Anschlussbereiches.
-
Beim Bohren darauf achten, dass Anschlussklemmen und Kontakte am An-
schlussbereich nicht verschmutzt oder nass werden. Staubschutz in Position
belassen.
- Die Wandhalterung ohne Leistungsteil entspricht nicht der Schutzart des
ganzen Wechselrichters und darf daher nicht ohne Leistungsteil montiert
werden.
Wandhalterung bei der Montage vor Verschmutzung und Feuchtigkeit schüt-
zen.
min. 50 mm
min. 2 in.
1 1
2
3
(*)
1
1
2
2
WICHTIG! Die Wandhalterung so montieren, dass sich die Display-Markierung (*) an der
Wandhalterung auf Augenhöhe befindet.
HINWEIS! Bei der Montage der Wandhalterung an der Wand darauf achten, dass
die Wandhalterung nicht verzogen oder deformiert wird.
2
3
1
1
3
3
4
1 2
4
1
4
