SERVICEANLEITUNG TNC 306/360
Blatt 94
HEIDENHAIN Kundendienst
19.3 Austausch der RECHNER-PLATINE
19.3.1 MOS-Schutz, Software, Datensicherung und
Kabelkennzeichnung (siehe Kapitel 19.1)
19.3.2 Ausbau der RECHNER-Platine
a) Hauptschalter an der Maschine ausschalten.
b) Steckverbindungen an der RECHNER-Platine (X1 bis X12) lösen.
(eventuell auch Klemmverbindungen an der PLC-Leistungsplatine lösen)
Steckerbelegung siehe Kapitel 6

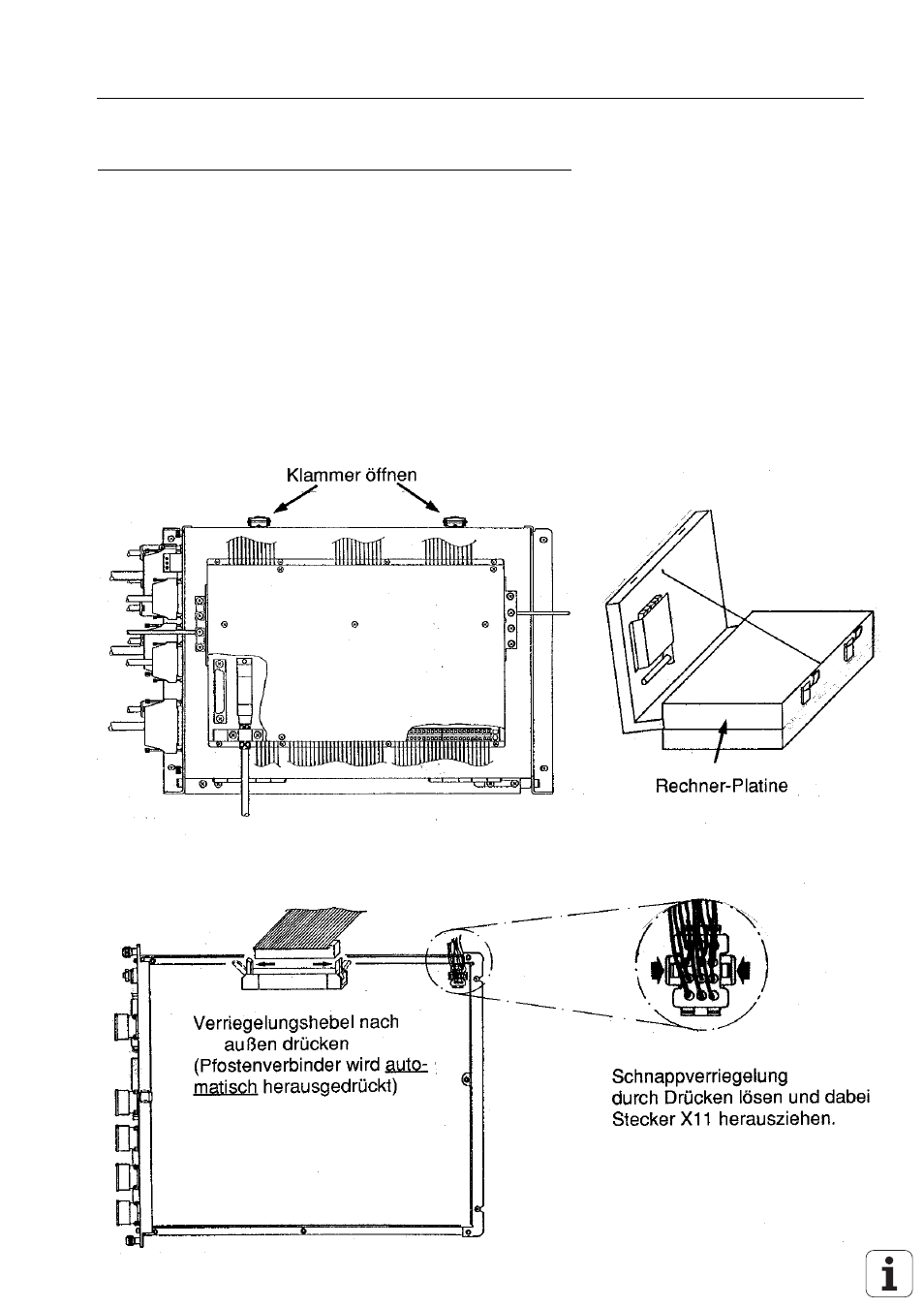

c) Klammer öffnen und LOGIKEINHEIT aufklappen
d) Interne Steckverbindungen lösen
