SERVICEANLEITUNG TNC 306/360
Blatt 41
HEIDENHAIN Kundendienst
9.2.3 Überprüfung der Potentiometer
Vorgehensweise:
Meßadapter an der LE am Anschluß X23 zwischenstecken. Nun können mit einem
Vielfachmeßgerät die Schleiferspannungen der Potentiometer gemessen werden.
Potentiometer PIN Spannungsbereich
Override F% 37 = 0V / 35 = + Pot. (0 ... ca. 4,95)V
Spindel S% 37 = 0V / 34 = + Pot. (0 ... ca. 4,95)V

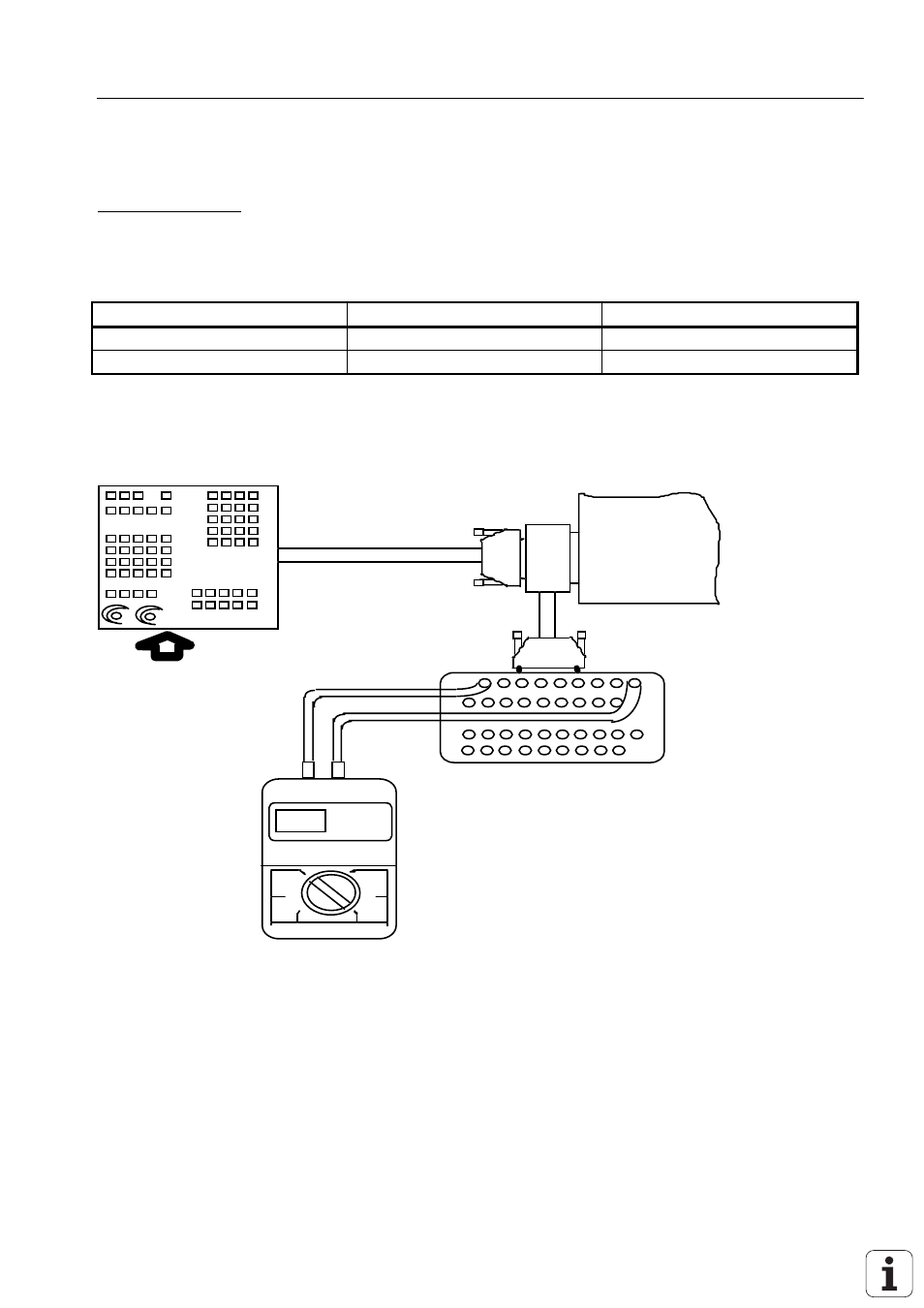

9.2.4 Meßschaltung zur Überprüfung der Potentiometer
Meßadapter
Tastatur-Einheit
E 128 bis E 143 für
Maschinen-Bedienfeld
X 23
Vielfachmeßgerät
2.50V
*
Achtung!
Beim Lösen bzw. Anbringen von Steckverbindungen immer Hauptschalter
ausschalten!
