SERVICEANLEITUNG TNC 306/360
Blatt 47
HEIDENHAIN Kundendienst
11.3.1 Elektrische Überprüfung eines Meßsystems
Um eine genaue Aussage über die elektrische Funktion eines Meßsystems machen zu
können, muß diese mit einem Phasenwinkel Meßgerät (PWM), Oszilloskop, sowie mit ei-
nem Feinschlußtester durchgemessen werden (siehe Betriebsanleitung Meßsystem-Dia-
gnose-Set).
Ist kein Phasenwinkel-Meßgerät vorhanden, so kann mit einem Ohmmeter der elektrische
Zustand vom Kabel, der Lampe und der Fotoelemente eines Meßsystems überprüft werden:
- Meßsystem-Steckergehäuse gegen Maschinengehäuse < 1
Ω
(Außenschirmung)
- Meßsystem-Steckergehäuse gegen PIN 9 (Innenschirm - Außenschirm) R =
∞
- Meßsystem-Steckergehäuse gegen PIN 1 bis 8 (Außenschirm - Signalleitungen ) R =
∞
- PIN 9 gegen PIN 1 bis 8 (Innenschirm - Signalleitung) R =
∞
- Pin 1 gegen Pin 2 0°
- Pin 2 gegen Pin 1
0°
- Pin 5 gegen Pin 6 90°
- Pin 6 gegen Pin 5 90°
- Pin 7 gegen Pin 8 RI1)
- Pin 8 gegen Pin 7 RI1)
- Pin 3 gegen Pin 42)
(Ohmmeter umpolen)
(Ohmmeter umpolen)
(Ohmmeter umpolen)
(ca. 5 - 30
Ω
)
Die Meßwerte sollten an-
nähernd gleich sein
1) Bei Meßsystemen mit verstellbarer Referenzmarke werden je nach Art der Aktivierung
andere Werte oder kein Widerstand gemessen.
2) Eine Überprüfung des Meßsystems - Pin 3 gegen Pin 4 - kann nur bei Meßsystemen
mit Lampe als Beleuchtungseinheit durchgeführt werden.
Bei Meßsystemen mit Verstärkerstufe kann die Beleuchtungseinheit überhaupt nicht
getestet werden.
Bei Meßsystemen mit Infrarot-Diode kann eine Diodenstrecke zwischen Pin 3 (+) und
Pin 4 (-) gemessen werden.

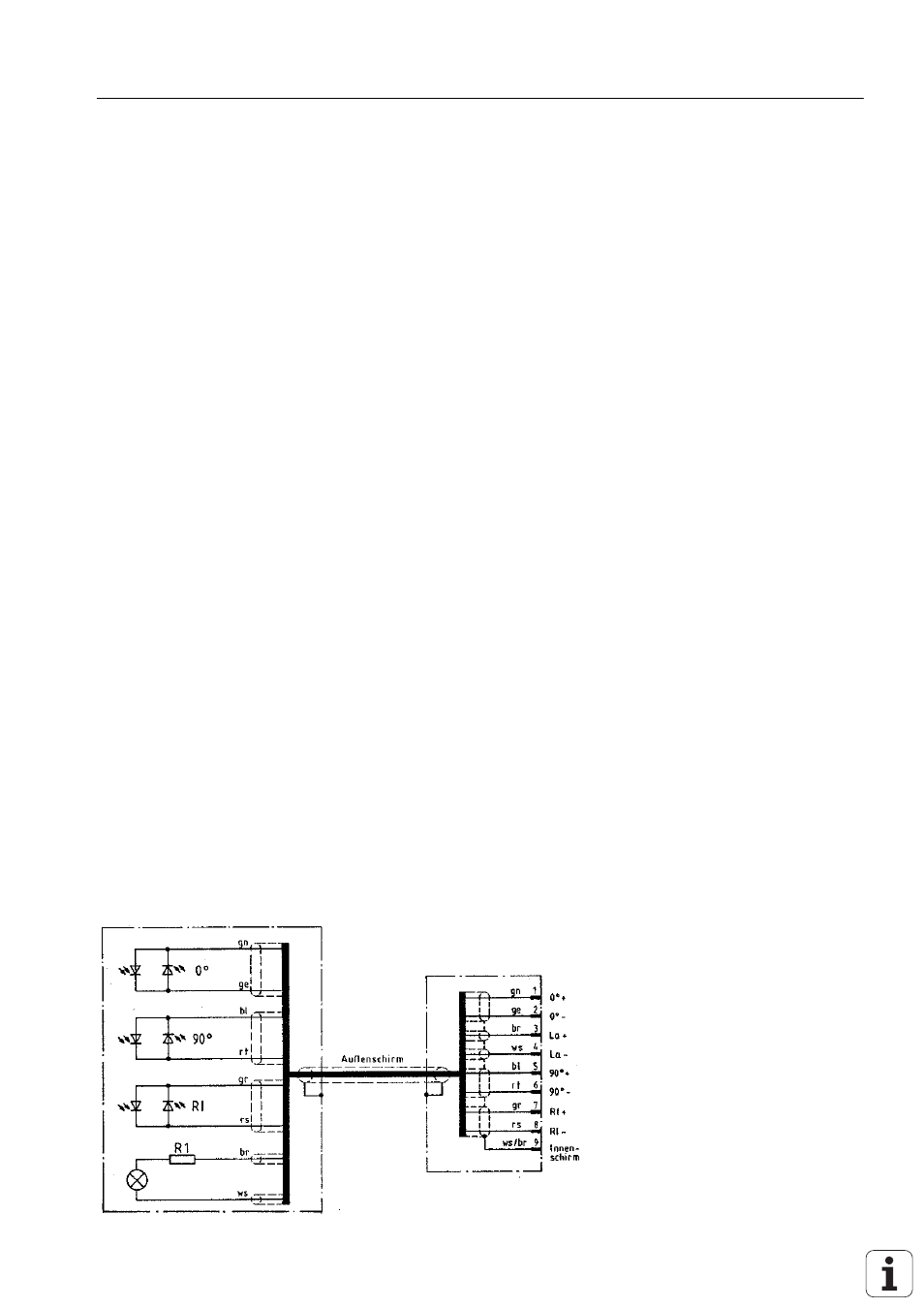

Prinzipschaltbild Meßsystem mit Sinussignal
Meßsysteme mit Rechtecksignalen können nur mit einem Phasenwinkel-Meßgerät (PWM)
überprüft werden.
