SERVICEANLEITUNG TNC 306/360
Blatt 28
HEIDENHAIN Kundendienst

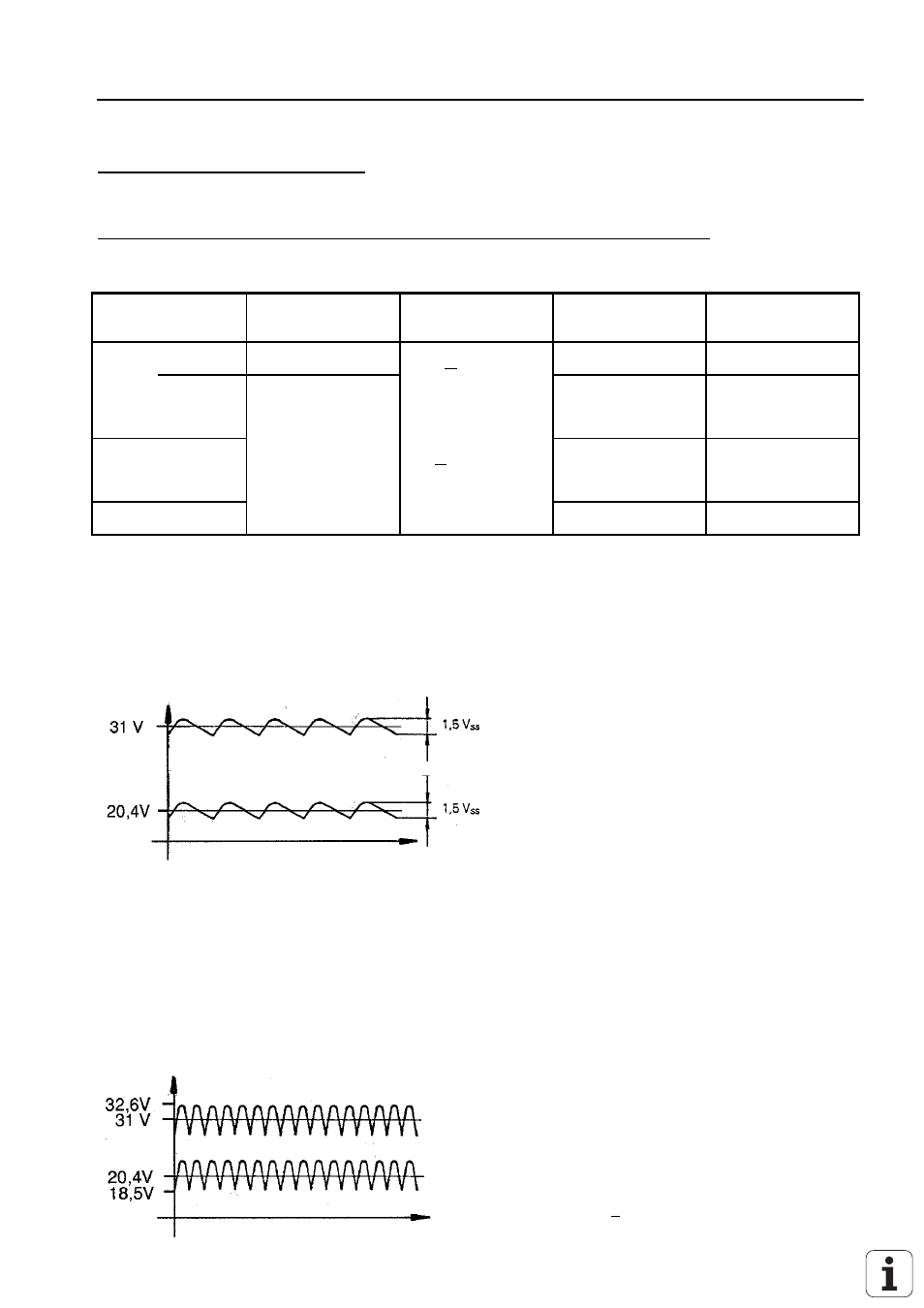

8. Stromversorgung
8.1 Anforderungen an die externe Stromversorgung
Die Spannungen müssen den nachfolgenden Definitionen entsprechen:
Einheit Versorgungs-
Spannung Spannungsbereich
Gleichspannungs-
mittelwert max. Stromaufnahme Leistungsaufnahme
NC-Teil 24V
(VDE 0551) Untergrenze
20,4 V
…
LE 360: 1,2A ... 1,5A 28,8W ... 36W
LE
PLC-Teil
24 V
1,8A
falls die Hälfte der Ein-/
-Ausgänge gleichzeitig
geschaltet sind ca. 6W
falls ca. 1/3 der Ein-/
-Ausgänge gleichzeitig
geschaltet sind
PL 400 (VDE 0550) Obergrenze
31 V
…
1)
21A
falls die Hälfte der Ein-/
Ausgänge gleichzeitig
geschaltet sind ca. 25 W
falls ca. 1/3 der Ein-/
-Ausgänge gleichzeitig
geschaltet sind
BF 110 0,85A bei voller Aus-
lastung des Bildschirms ca. 20 W
8.1.1 NC-Stromversorgung
Der NC-Teil der LE darf nicht mit der Steuerspannung der Maschine versorgt werden! Er benötigt eine eigene,
externe, getrennt erzeugte Versorgungsspannung nach DIN VDE 0551.24 V Gleichspannung mit zulässigem
Wechselspannungsanteil (Brummspannung) von 1,5 Vss (empfohlener Siebkondensator 10000 µF/40V-).
8.1.2 PLC-Stromversorgung
Der PLC-Teil (PLC-Eingänge und -Ausgänge) der LE und PL 400 wird mit der nach VDE 0550 erzeugten 24V-
Steuerspannung der Maschine betrieben.
Überlagerte Wechselspannungsanteile, wie sie aus einer ungesteuerten Drehstrom-Brückenschaltung ohne
Glättung mit einem Riffelfaktor (siehe DIN 40110/10.75, Abschnitt 1.2) von 5% entstehen, sind zulässig.
Daraus ergibt sich für die Obergrenze der Spannung der größte Absolutwert von 32,6 V und für die Unter-
grenze der kleinste Absolutwert von 18,5 V.
Die 0 V-Leitung der PLC-Stromversorgung muß über
eine Erdleitung (
∅
> 6mm²) mit der zentralen Be-
triebserde der Maschine verbunden sein.
