SERVICEANLEITUNG TNC 306/360
Blatt 29
HEIDENHAIN Kundendienst

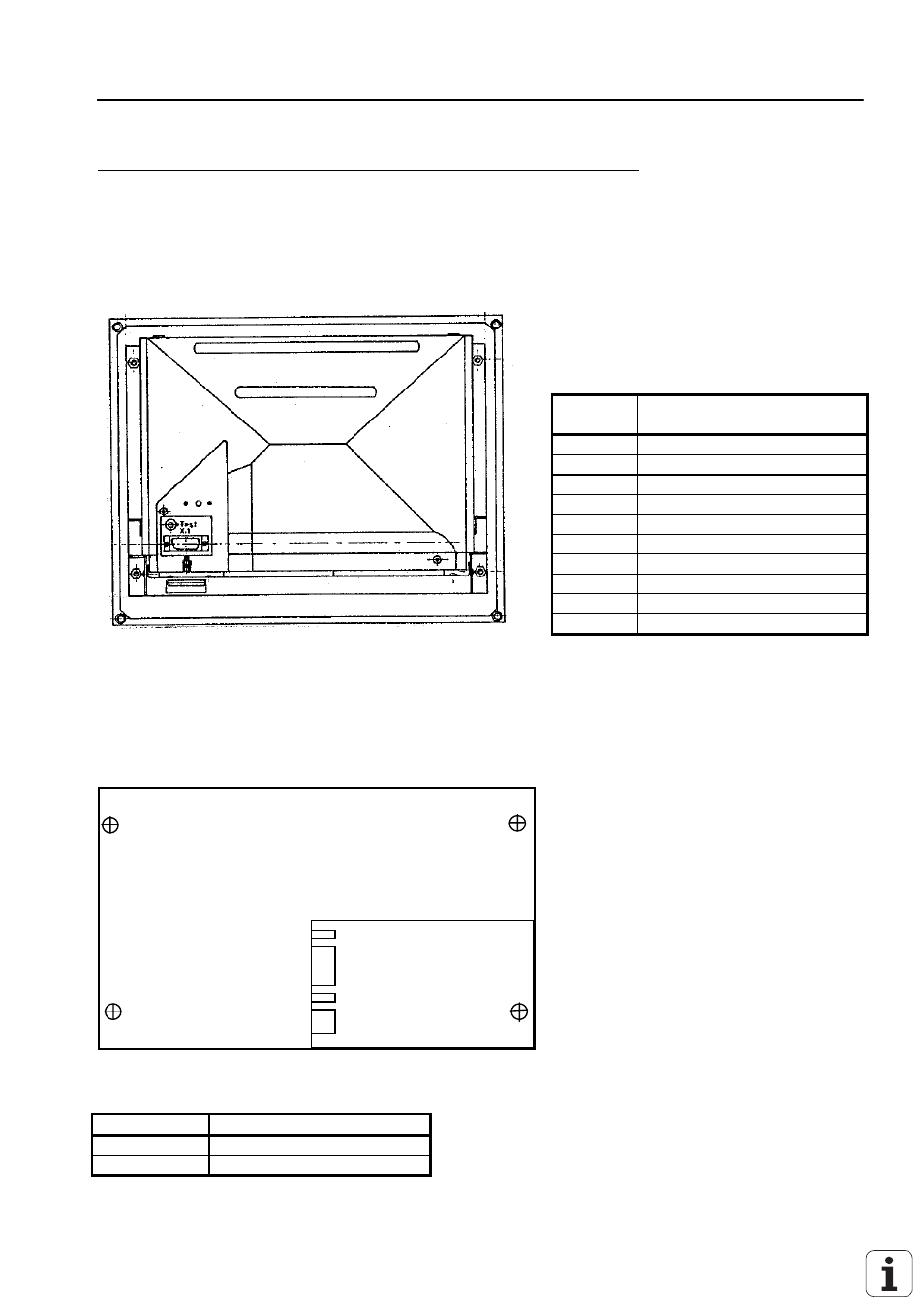

8.2 Stromversorgung der Bildschirmeinheiten
Der Bildschirm BE 212 wird über Stecker X1, Flanschdose mit Stifteinsatz (15 pol.), mit +
12V Gleichspannung versorgt.
Die Stromversorgung des Flachbildschirms BF 110 erfolgt über die 2-polige Klemmleiste
X1.
X1
X2
+
-
X1 Stromversorgung
Anschluß-Nr. Belegung
1 + 12 V 1)
2 0V
1) Definition siehe Kapitel 8.1
Anschluß
-Nr. Signalbezeichnung
1 und 8 0V-Versorgung
2 und 4 + 12 V-Versorgung
3,5,6,7 nicht belegt
9 V SYNC
10 H SYNC
11 nicht belegt
12 0V-Signal
13 VIDEO
14,15 nicht belegt
Gehäuse Außenschirm=Gerätegehäuse
X1 Anschluß an die LOGIK-Einheit
Flanschdose mit Stifteinsatz (15-pol.)
