SERVICEANLEITUNG TNC 306/360
Blatt 48
HEIDENHAIN Kundendienst

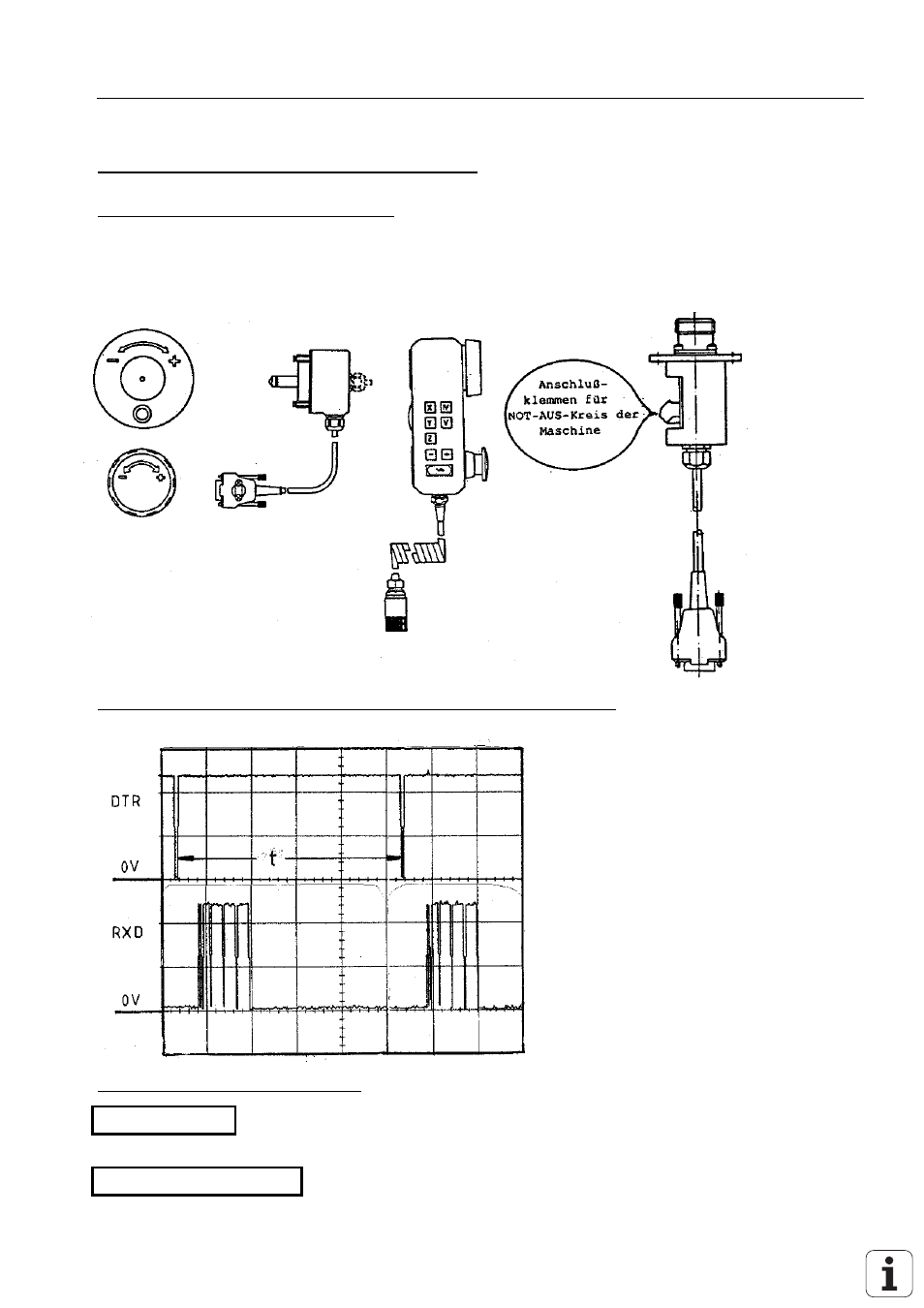

12. Elektronische Handräder
12.1 Handrad HR 130/330
HR 130 Id.Nr. 254 040 --
HR 130.001 Id.Nr. 249 371 --
HR 330
Id.Nr. 251 534 -- Kabeladapter für HR 330
Id.Nr. 249 889 --
12.2 Überprüfung des Handrads HR 130/330
12.3 Fehlermeldungen
HANDRAD ?
Die Datenverbindung (Kabel) wurde unterbrochen
HANDRAD DEFEKT
Die Beleuchtungseinheit im elektronischen Handrad gibt zu wenig Licht ab, wodurch die
Signale im Handrad zu klein werden. Ein Fehlersignal wird über die serielle Schnittstelle des
Handrades übertragen.
Pin Farbe Sig.
1
2
3
4
5
6 bl
bl
gn
ge
bn
ws
NOT-
AUS
RxD
DTR
+12V
0V
Pin Farbe Sig.
1
4
6
8 ws
bn
ge
gn
0V
+12V
DTR
RxD
Das serielle Handrad HR 130 bzw. HR
330 kann nur mit einem Oszilloskop
überprüft werden. Die Steuersignale (X11
PIN6 = DTR, PIN8 = RxD) müssen dem
nachfolgenden Diagramm entsprechen.
Die Stromversorgung für das Handrad
erfolgt durch die Logikeinheit (X11, PIN2
= 0V, PIN4 = + 12V).
t = 6 ms
