Seite 90
SERVICEANLEITUNG TNC 306/360
Blatt 83
HEIDENHAIN Kundendienst

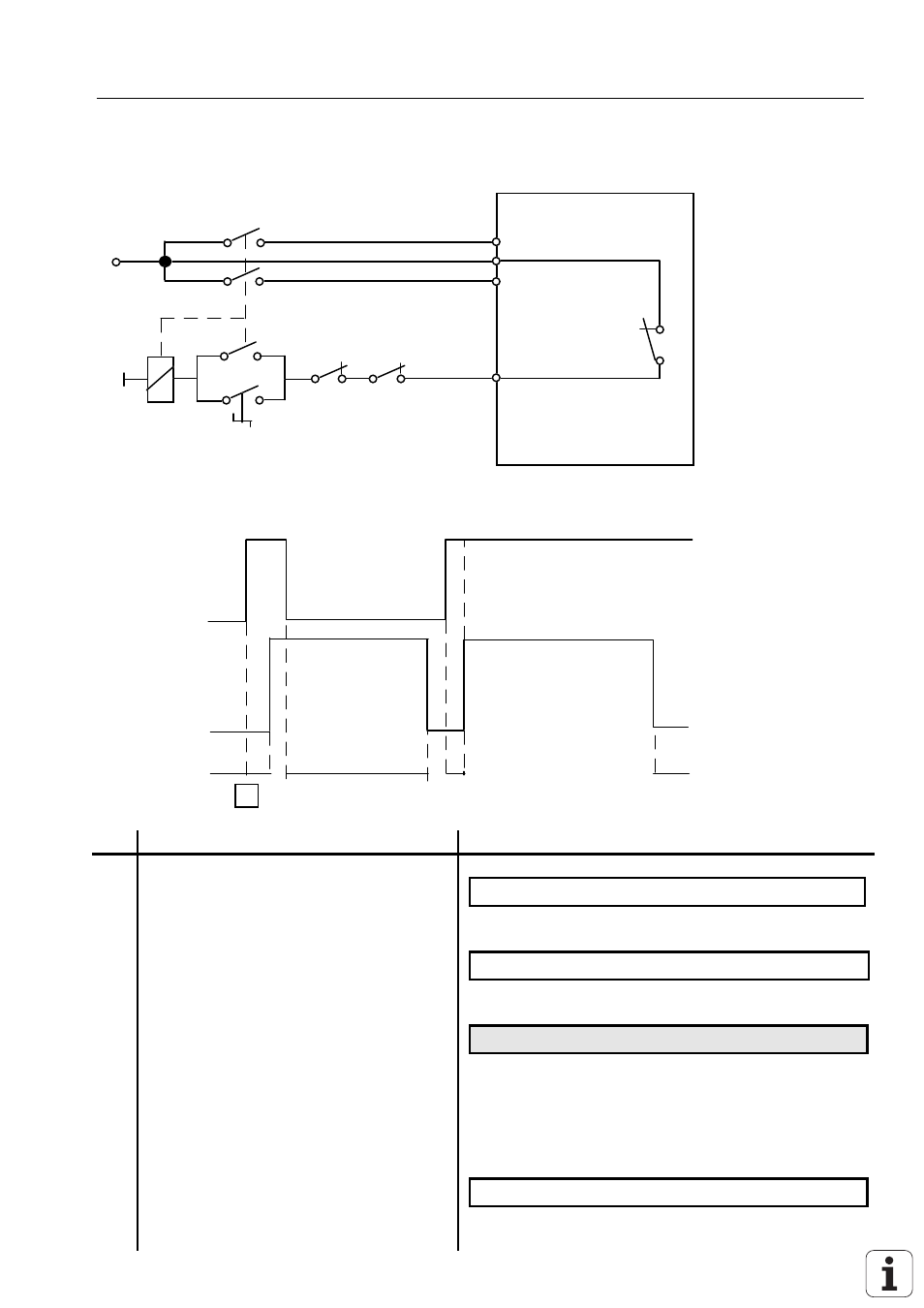

17.4.1 NOT-AUS Interface Verdrahtung (Prinzip)
+24V
0V
Steuerspannung
EXTERNER
NOT-AUS
X21/34
Endschalter an
der Maschine
24V
EINGANG: Rückmeldung
"Steuerung betriebsbereit"
INTERNER
NOT-AUS
(blinkend)
AUSGANG: "Steuerung
betriebsbereit"
LE 360/C
X24/1
X24/2
X22/4
24V_A PLC-Stromversorgung
17.4.2 NOT-AUS Ablaufdiagramm TNC 306/360
AUSGANG: Steuerung
betriebsbereit
EINGANG: Rückmel-
dung "Steuerung
betriebsbereit"
Abschaltung
NOT-AUS Test
Steuerung betriebsbereit
4
2
3
2
1
max 146 ms
CE
Zeit Bemerkung
Fehlermeldung
1
STROMUNTERBRECHUNG
2
Warten auf Steuerspannung
STEUERSPANNUNG FUER RELAIS FEHLT
3
Nach Abschalten des Ausgangs
"Steuerung betriebsbereit" muß
innerhalb von 146ms die Rückmel-
dung "Steuerung betriebsbereit" ab-
geschaltet werden, sonst blinkende
Fehlermeldung
NOT-AUS DEFEKT
4
Wird während des Betriebes die
Rückmeldung abgeschaltet, er-
scheint die Fehlermeldung
EXTERNER NOT-AUS
