SERVICEANLEITUNG TNC 306/360
Blatt 35
HEIDENHAIN Kundendienst

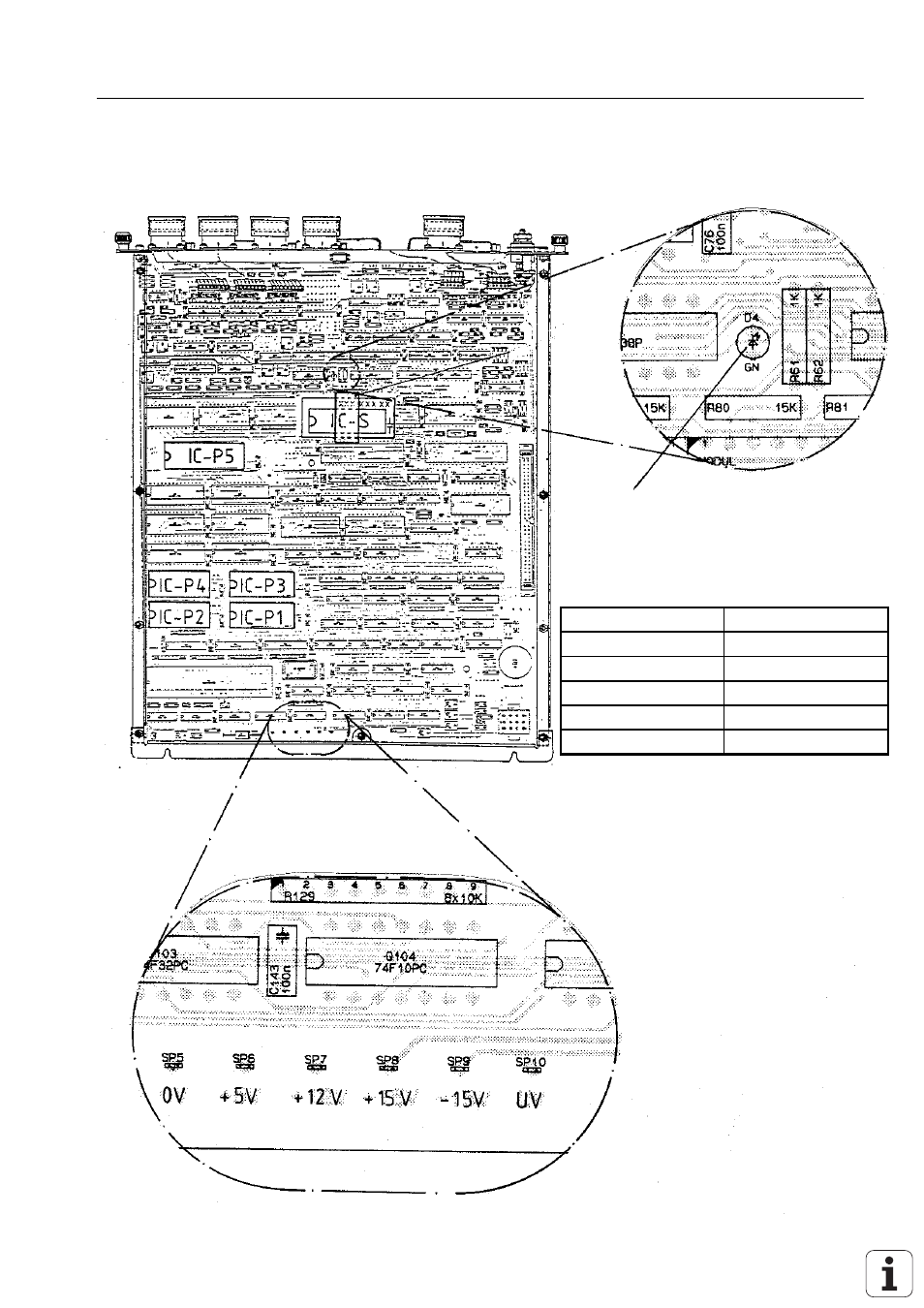

8.4.3 Meßpunkte auf der Rechner-Platine
LED blinkt: Steuerung arbeitet
fehlerfrei
Benennung Spannungswerte
+ 5 V (+5,05
±
0,05) V
+ 12 V (+ 12
±
0,6) V
+ 15 V (+ 15
±
0,6) V
- 15 V (- 15
±
0,6) V
UV 1) (+ 4,5
±
0,2) V
1) X13 auf Rechner-Platine abge-
steckt: Spannung entspricht der
Ladespannung des Kondensators
