4.2 Sunny Multigate
Das Sunny Multigate ist eine Kommunikationseinheit und der elektrische Anschlusspunkt der PV-
Anlage mit maximal 12 Modul-Wechselrichtern an das öffentliche Stromnetz. Das Sunny Multigate
ist mit einer integrierten Netztrennstelle zur Netzüberwachung ausgestattet. Das Sunny Multigate
wird zwischen die Modul-Wechselrichter und das öffentliche Stromnetz geschaltet, um den
Wechselstrom der Modul-Wechselrichter gesammelt in das öffentliche Stromnetz einzuspeisen.

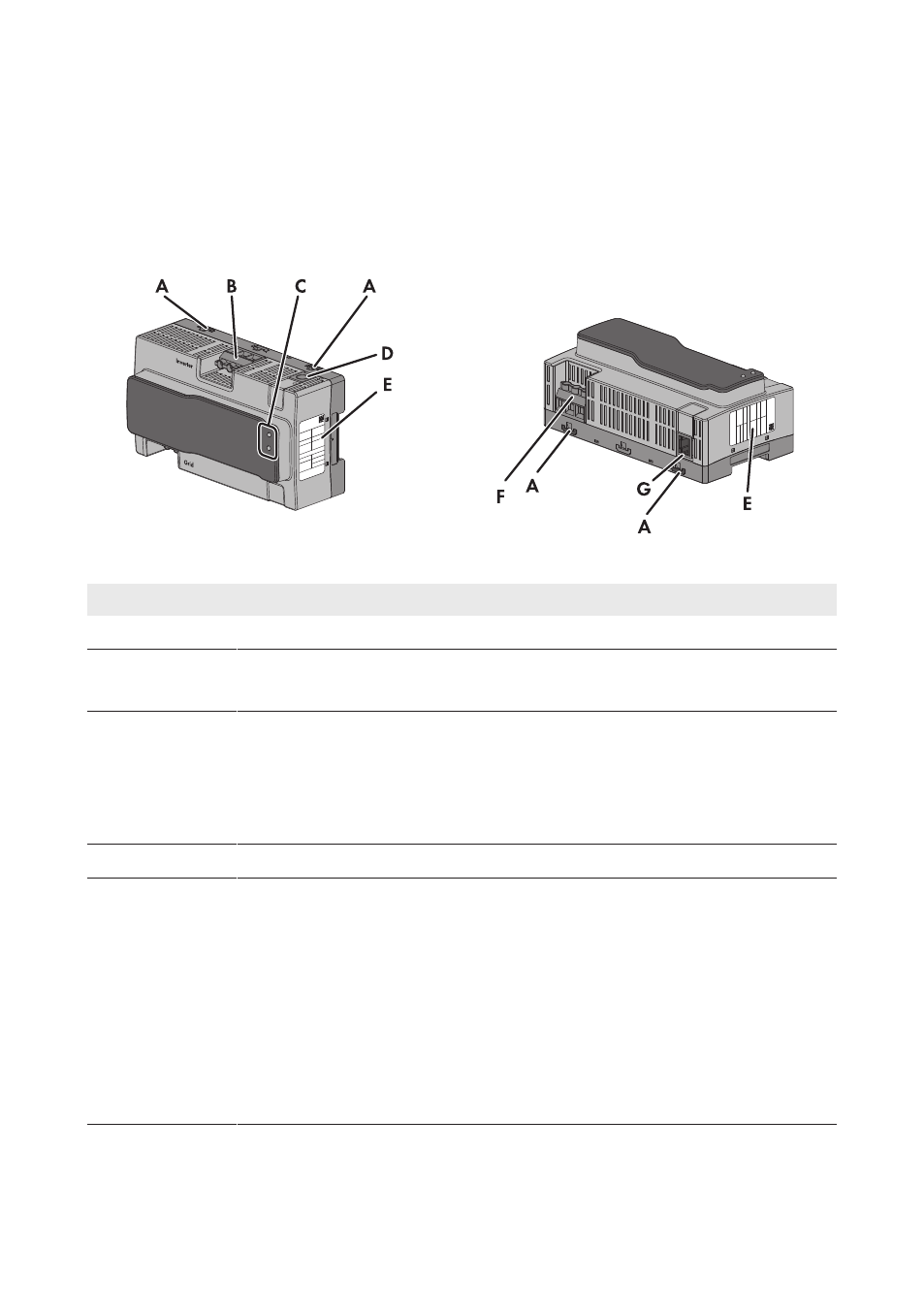

Abbildung 5: Aufbau des Sunny Multigate
Position Erklärung
A Herausdrückbare Laschen für Montage mit Schrauben
B Schraubklemme für AC-Eingang (Wechselrichter)
Beschriftung: Inverter
C LEDs
Die obere LED signalisiert den Betriebszustand der Wechselrichter. Die untere
LED signalisiert den Betriebszustand des Sunny Multigate. Je nach Betriebszu-
stand leuchten die LEDs grün, rot, orange oder sind aus (siehe Kapitel 4.3
"LED-Signale", Seite 16).
D Schnittstelle für optionale Kommunikation
E Das Typenschild identifiziert das Sunny Multigate eindeutig. Die Angaben auf
dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und
bei Fragen an die SMA Service Line. Auf dem Typenschild finden Sie folgende
Informationen:
• Gerätetyp (Model)
• Seriennummer (Serial No.)
• Registrierungsschlüssel für die Registrierung im Sunny Portal (RID)
• Identifizierungsschlüssel für die Registrierung im Sunny Portal (PIC)
• Gerätespezifische Kenndaten
